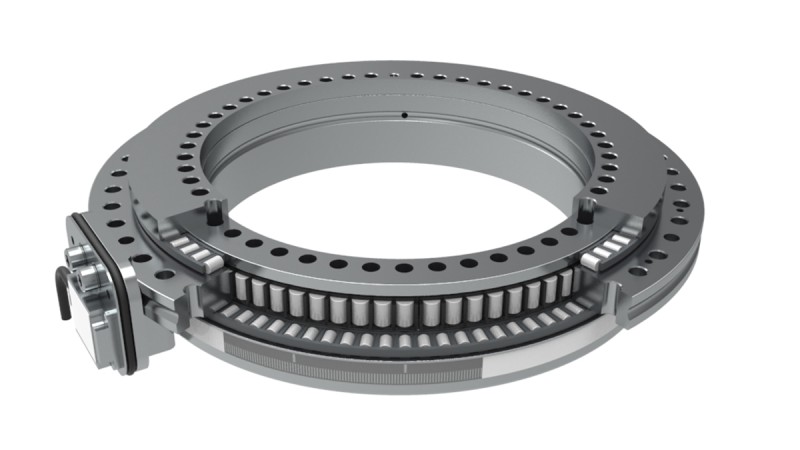

Roulement YRTCMI avec système de mesure

Roulement YRTCMI avec système de mesure

Roulements avec système de mesure avec têtes de lecture MHI pour mesure angulaire incrémentale et inductive

Système de mesure robuste et « fonctionnal safe » pour de meilleures qualité d’usinage et une disponibilité maximale des axes motorisés de machine outils.

Ses atouts :

  • excellente précision de positionnement et faible dispersion de l’écart de position
  • système de mesure incrémental positionné de manière optimale au niveau du roulement
  • très grande disponibilité des machines
  • mise en service et réglage faciles
  • liberté de conception
  • système de mesure « functionnal safe » pour la sécurité des axes motorisés.
  • pas de pièces d’adaptation supplémentaires pour la tête de lecture
  • compatible avec toutes les commandes courantes
  • transfert sécurisé des données, même en connexion via bagues collectrices

Caractéristiques complètes du roulement YRTCMI avec système de mesure

Qualité d’exécution des plus élevées

Les roulements YRTCMI avec système de mesure permettent une mesure angulaire précise et fiable directement au niveau du roulement. L’implantation réduit la dispersion de l’erreur de position, ce qui permet une qualité d’exécution des plus élevées.

Procédure de mesure Incrémentale et transfert de données

Signal analogique 1Vss compatible avec toutes les commandes courantes. L’appareil de mesure dispose d’une deuxième bande de lecture pour la position absolue. La tension analogique continue garantit la transmission sécurisée des données via les bagues collectrices.

Principe de fonctionnement inductif

Grâce au principe de fonctionnement inductif fiable et insensible aux perturbations, les pannes des machines sont évitées. Très facile à monter et à entretenir, le YRTCMI augmente la disponibilité des machines. La tête de lecture axiale peut être montée sans réglage ; aucun alignement supplémentaire de l’appareil de mesure n’est nécessaire.

Intégration du système de mesure angulaire dans les roulements de table tournante

L’espace nécessaire est réduit, ce qui permet des espaces de fonctionnement plus grands et disponibles. Le centre de l’axe est également disponible pour le passage d’énergie, de données et de fluides.

Caractéristiques

  • procédure de mesure incrémentale
  • principe de fonctionnement inductif
  • roulement intégré
  • arbre creux et centre d’axe libre
  • interface électronique : signal analogique SIN COS 1Vss
  • compatible électroniquement avec toutes les commandes courantes de machines-outils
  • mesure angulaire précise dispersion minimale de l’écart de position
  • grande fiabilité
  • sécurité fonctionnelle
