Schaeffler à l’EMO 2021 Le système de mesure d’angle incrémentiel complète la gamme d’axes rotatifs

Pressrelease Stage Image

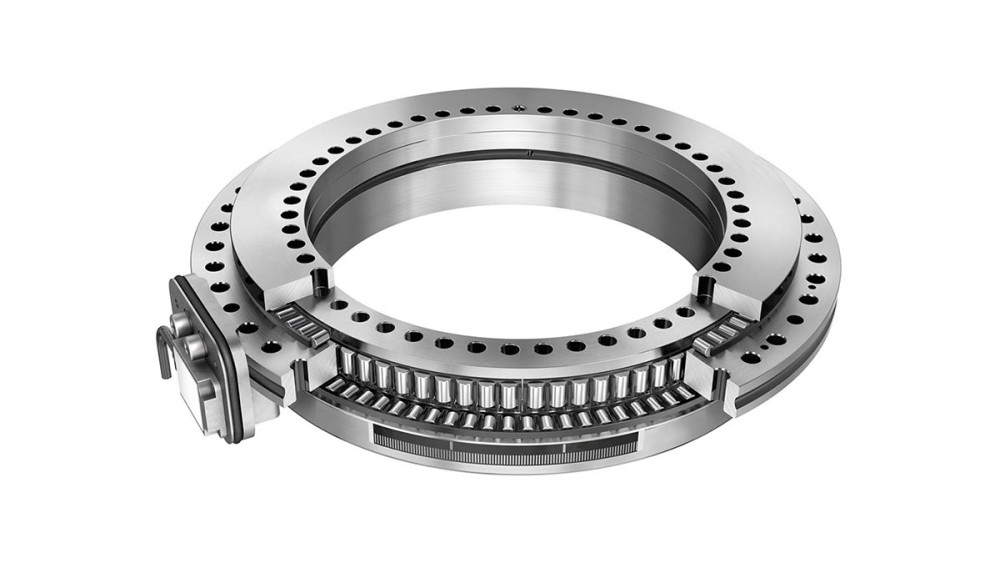

Schaeffler équipe ses roulements de table tournante de la série YRTC avec le système de mesure d’angle AMOSIN® incrémentiel. Les roulements YRTCMI sont des roulements combinés présentant une rigidité particulièrement élevée ainsi que des couples de frottement faibles et uniformes.

26/07/2021 | Haguenau

  • Système de mesure d’angle entièrement intégré au roulement de table tournante
  • Nouveau : versions absolue et incrémentielle disponibles
  • Avec interface analogique prédestinée à la transmission de données par bague collectrice

Avec sa vaste gamme de séries de roulements et de moteurs couple, l’équipementier automobile et industriel Schaeffler occupe depuis de nombreuses années une position exceptionnelle sur le marché des axes rotatifs et tables tournantes motorisés. Cette gamme de produits combinables facilement, et à graduation de mesure très fine offre aux fabricants la possibilité de développer à moindre coût des tables tournantes et des axes rotatifs permettant de se démarquer par un argument de vente exclusif. En option, Schaeffler proposait jusqu’à présent uniquement le système de mesure d’angle AMOSIN® absolu pour axes rotatifs. Le nouveau système de mesure d’angle AMOSIN® incrémentiel comble une lacune pour les applications où un système de mesure d’angle absolu n’est pas absolument nécessaire ou ne peut pas être utilisé.

Solution intégrée au roulement offrant de nombreux avantages

La piste de mesure des systèmes de mesure d’angle AMOSIN® est appliquée sur la bague intérieure du roulement et la tête de mesures est fixée à la bague extérieure du roulement fixe. Le client n’a donc pas besoin de fournir un effort de construction pour adapter le système de mesure à la construction adjacente. La piste de mesure sur la bague intérieure du roulement garantit simultanément la meilleure précision de concentricité possible et le plus faible basculement de la piste de mesure en cas de sollicitation mécanique de l’axe. Cette solution intégrée au roulement offre la plus grande précision de mesure possible. Ceci est un avantage par rapport aux autres systèmes de mesure situés en dehors du plan de roulement, où le basculement de l’axe a une influence négative sur le résultat de la mesure ou nécessite une compensation importante.

L’intégration complète du système de mesure AMOSIN® dans le roulement de table tournante permet également de ne pas ajuster l’entrefer entre la piste de mesure et la tête de mesures. Les tolérances de fabrication sont adaptées en conséquence. Le système de mesure est insensible aux impuretés, en particulier aux lubrifiants, et (relativement) insensible aux champs magnétiques des entraînements directs.

Transmission sécurisée des données pour les axes combinés

Le système de mesure d’angle incrémentiel a été équipé de l’interface analogique classique 1Vss. Il est donc également prédestiné aux applications où le signal de position doit être transmis via un autre axe rotatif à l’aide d’une bague collectrice. L’avantage : la tension analogique des signaux de sortie sinusoïdaux incrémentiels permet également une transmission fiable à l’aide de bagues collectrices, garantissant des axes sûrs.

Alternative au système de mesure d’angle absolu

Le système incrémentiel possède des marques de référence à distances codées. Lors de la mise sous tension, il est certes nécessaire d’effectuer une recherche de référence, mais uniquement jusqu’à ce que deux marques de référence soient lues. La position d’angle absolue est alors connue et l’usinage peut commencer. Dans la pratique, cela ne présente aucun inconvénient si la recherche de référence est effectuée, par exemple, pendant le cycle de répartition de la graisse.

Symbiose entre roulement et système de mesure

Schaeffler équipe ses roulements de table tournante de la série YRTC avec le système de mesure d’angle AMOSIN® incrémentiel. Les roulements YRTCMI (MI = système de mesure incrémentiel) sont des roulements combinés présentant une rigidité particulièrement élevée ainsi que des couples de frottement faibles et uniformes. Ils offrent également une excellente précision de battement axial et radial. Avec cette combinaison de caractéristiques, les roulements YRTCMI sont, par exemple, particulièrement adaptés à une utilisation dans les machines de taillage d’engrenage ainsi que dans les axes de positionnement et de pivotement fortement sollicités là ou un usinage ultra précis est requis.

Référence de la source : AMOSIN® est une marque de l’entreprise AMO GmbH.
