Calcul des broches avec Bearinx-online
Logiciel de calcul INA/FAG performant disponible en ligne pour les clients.
Ce service est réservé aux clients directs et aux partenaires commerciaux Schaeffler.
Les outils de calcul courants du commerce utilisent souvent des méthodes de calcul très simplifiées (méthodes de catalogue) qui examinent les roulements de manière rigide et isolée au lieu de les analyser avec souplesse sur place dans leur système d'arbres. Par conséquent, ils ne tiennent pas compte de la charge ni du déplacement du roulement sous l'effet de la flexion de l'arbre, ni du comportement élastique des contacts des éléments roulants. De même, la répartition interne des charges dans les roulements, déterminante pour la tenue à la fatigue, est souvent calculée par approximation.
Bearinx-online permet de calculer l'effet de la flexion de l'arbre ainsi que l'élasticité des contacts sur les roulements. Il tient compte des données de profil, des éléments roulants et des chemins de roulement pour déterminer la répartition interne des charges. Des aides à la saisie permettent de calculer le jeu de fonctionnement : il est possible d'y indiquer les températures, les tolérances, la rugosité des bagues ainsi que les portées du roulement. En outre, il est également possible de calculer la rigidité au point de fonctionnement.
Bearinx-online vous permet de calculer des systèmes d'arbres à un axe avec plusieurs paliers emboîtés.
Un assistant spécial roulement de broche vous aide à modéliser les roulements des broches principales. Les critères de conception spécifiques concernant les valeurs de pression, la cinématique du roulement et la durée d'utilisation de la graisse sont réunis dans le récapitulatif des résultats. En outre, une simulation dynamique calcule les fréquences propres, les formes vibratoires propres ainsi que les vitesses de rotation critiques afin de pouvoir établir un diagramme de Campbell vous permettant d'examiner la plage de fonctionnement aux points de résonance. Les résultats de la simulation dynamique sont présentés sur une vue 3D conviviale.
Interface utilisateur conviviale
Bearinx-online utilise les mêmes modèles de calcul et les mêmes algorithmes que la version intégrale Bearinx puisque les deux programmes se basent sur le même texte source.

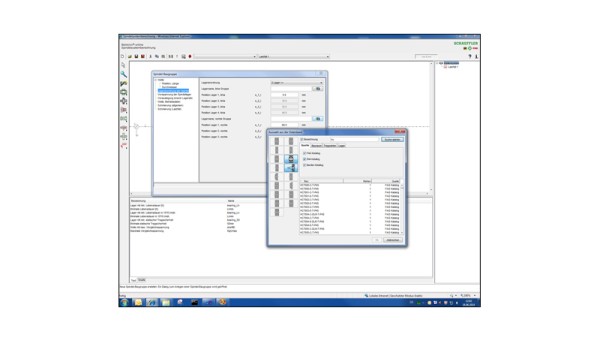

Une interface utilisateur implémentée en Java facilite la saisie des données et vous propose une représentation graphique du modèle ainsi qu'une arborescence d'objets, mais aussi un aperçu du modèle et un contrôle des données saisies.
Les roulements et leurs données issus du catalogue complet de Schaeffler sont mis à votre disposition dans une base de données intégrée afin que vous puissiez les reprendre sur le modèle. Un serveur de calcul performant hébergé par Schaeffler se charge des calculs.
Nos ingénieurs-conseils vous assistent
Les fichiers opérationnels générés dans Bearinx-online sont compatibles avec la version intégrale de Bearinx afin que l'échange de fichiers facilite la communication avec notre bureau d'études et évite les doublons.

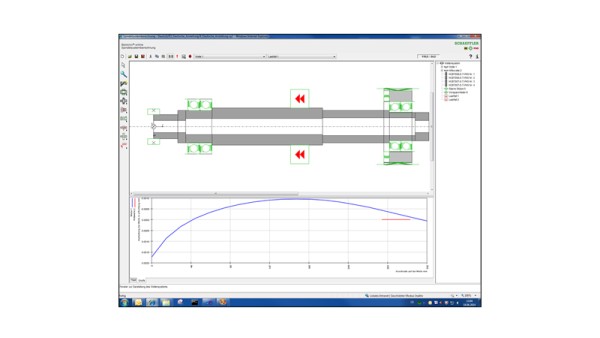

Des résultats explicites au format HTML ainsi qu'une représentation graphique des réactions d'arbres et de la répartition interne des charges dans les roulements, mais aussi les lignes caractéristiques de la pression hertzienne pour les roulements à rouleaux, facilitent l'analyse des variantes de vos constructions.
Un système d'aide et un programme de formation en ligne vous facilitent l'utilisation exhaustive de Bearinx-online.
Bearinx-online calcule dans le détail l'évolution de la durée de vie de référence conformément à la norme ISO TS 16281 (anglais) ou DIN 26281 (allemand) selon l'état actuel de la technique.
Intensification de notre collaboration
Le développement de Bearinx-online n'a pas pour but de transférer les services de calcul et de conseil de Schaeffler au client. Bien au contraire, nous voulons ainsi travailler encore plus étroitement avec vous. Notre objectif est de présélectionner ensemble les roulements dès le début de la phase de construction afin de réduire vos délais de développement.
Utilisation encadrée par un contrat
Si vous cliquez sur « Autorisation » pour utiliser le calcul des broches avec Bearinx-online, vous initiez un processus de décision interne à la fin duquel vous pouvez bénéficier d'une proposition de contrat.
Une fois le contrat signé, nous créons un identifiant et nous vous invitons à deux journées de formation à la Schaeffler Academy de Herzogenaurach (Allemagne). Enfin, nous vous accordons un droit d'accès au module de calcul.
Le calcul des broches avec Bearinx-online comprend le calcul d'arbres.
Frais de souscription
Nous facturons une fois les frais suivants pour la mise à disposition du calcul des broches sur Internet avec Bearinx-online ainsi que les deux journées de formation initiale :
- 1 participant 2 000 €
- 2 participants 3 600 €
- 3 participants 4 800 €
- 4 participants 5 600 €
- Tout participant supplémentaire +400 €
Aucun autre frais de licence et de maintenance ne vous sera facturé.
Restrictions de la version client
Le calcul des broches avec Bearinx-online permet la conception provisoire des produits. Adressez-vous au bureau d'études Schaeffler compétent pour la conception définitive et le choix des produits.
