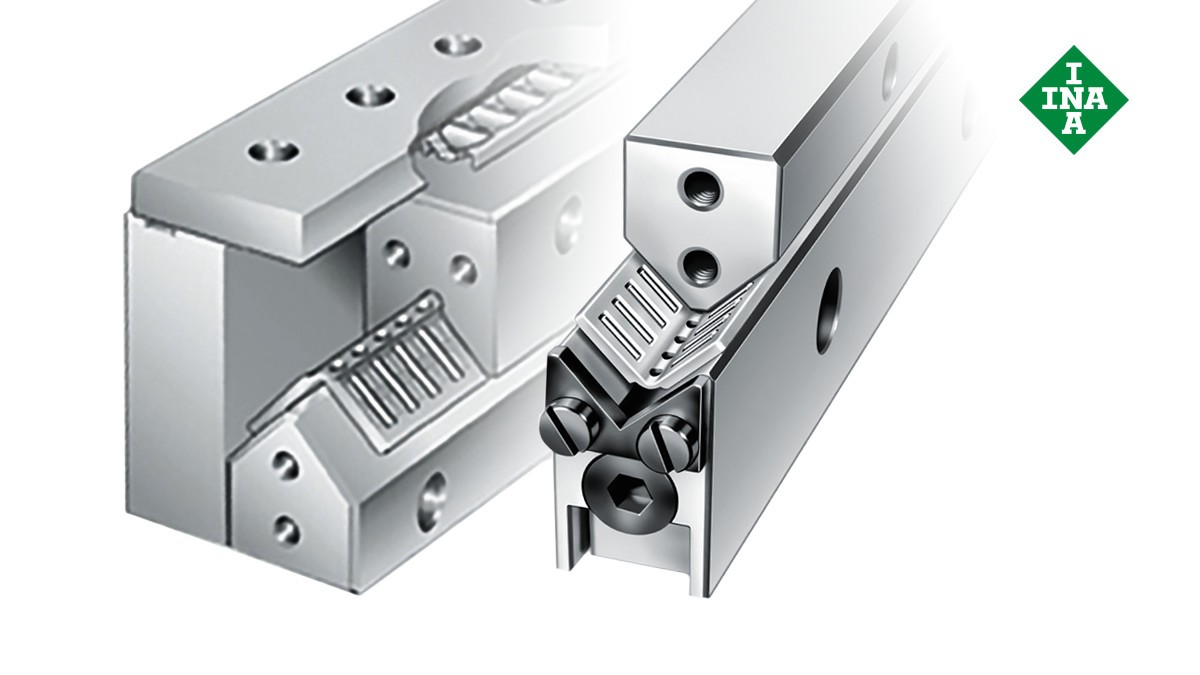

Rails de guidage ML/V avec cale de réglage et cage en équerre

Le modèle de base est composé d'une paire de rails de guidage ML/V avec cale de réglage et cages linéaires à aiguilles en équerre. Ces guidages sont préchargés par l'intermédiaire de la cale qui répartit uniformément la précharge sur toute la longueur du rail de guidage. La pente de la cale est de 1,5 %. Si l'on déplace la cale de 1 mm, la hauteur varie de 15 µm. Les rails sont disponibles dans les qualités Q6 et Q10.

Les cages utilisées sont des cages linéaires à deux rangées d'aiguilles en équerre, en métal ou en matière plastique.
