Paliers de vis à roulement

Description produit

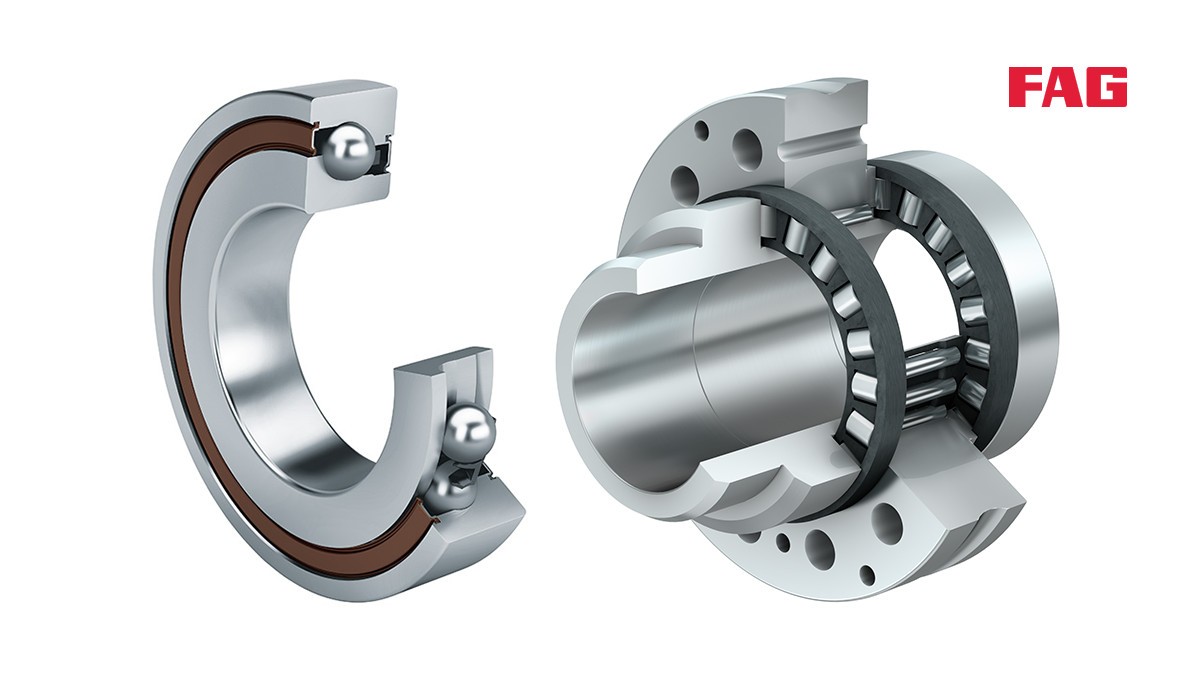

Roulements et paliers lisses Schaeffler : Paliers de vis à roulement

Les paliers de vis à roulement sont soumis à des exigences particulières auxquelles les roulements conventionnels ne peuvent satisfaire de manière optimale. Pour la conception de paliers précis, à capacité de charge et à rigidité élevées, à faible frottement, faciles à monter et sans entretien ou à entretien réduit pour des conditions de fonctionnement très dynamiques des vis à roulement, INA/FAG met à disposition une vaste palette de roulements à billes à contact oblique. Avec une gamme de produits très bien étudiée, toutes les exigences techniques et économiques quant aux paliers de vis peuvent désormais être résolues au mieux en fonction de l'application spécifique.

Aller au catalogue de produits medias

Versions des produits

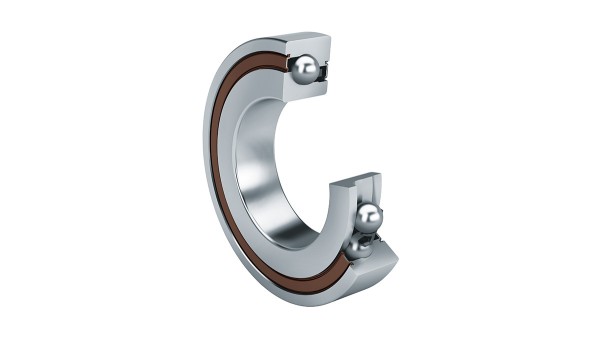

Roulements et paliers lisses Schaeffler : Butées à billes à contact oblique

Butées à billes à contact oblique

Modèles à plusieurs rangées

Les roulements à billes à contact oblique sont des ensembles prêts au montage, à une, deux ou trois rangées de billes. Ils sont autoretenus et sont composés d'une bague extérieure épaisse et rigide, de cages à billes et d'une bague intérieure en une ou en deux parties. Pour plusieurs séries, la bague extérieure comporte des trous débouchants pour la fixation du roulement à la construction adjacente. Les bagues de roulement sont appairées entre elles, de façon à obtenir une précharge adéquate du roulement après serrage de l'écrou à encoches de précision selon la précharge définie.

Aller au catalogue de produits medias

 Roulements et paliers lisses Schaeffler : Roulements à aiguilles avec butées à rouleaux cylindriques

Roulements à aiguilles avec butées à rouleaux cylindriques

Les roulements à aiguilles avec butées à rouleaux cylindriques sont composés d'une bague extérieure avec chemins de roulement radial et axial, de deux rondelles-arbres, d'une bague intérieure, d'une cage à aiguilles radiale et de deux cages à rouleaux cylindriques axiales. Les roulements existent en version avec et sans fixation latérale.

Aller au catalogue de produits medias

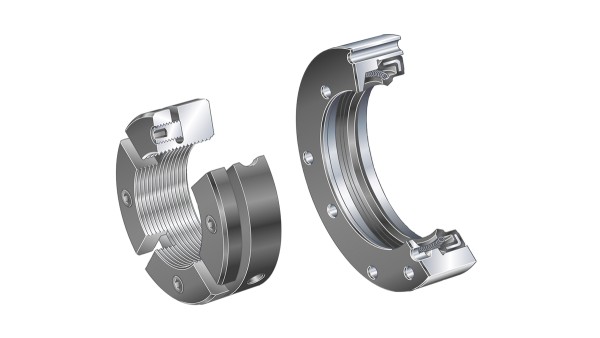

 Roulements et paliers lisses Schaeffler : Bagues porte-joint / écrous à encoches de précision

Bagues porte-joint / écrous à encoches de précision

Les bagues porte-joint DRS sont vissées à la rondelle intermédiaire des roulements à aiguilles avec butées à rouleaux cylindriques et centrées de manière précise. Elles assurent l'étanchéité du roulement, côté extérieur. Les éléments d'étanchéité sont livrés sous forme d'ensemble complet et sont composés d'une bague support avec une bague d'étanchéité radiale intégrée, d'un joint statique et de vis à tête cylindrique à six pans creux pour assurer la fixation de la bague porte-joint à la rondelle intermédiaire du roulement.

Aller au catalogue de produits medias
