Roulements de table tournante

Description produit

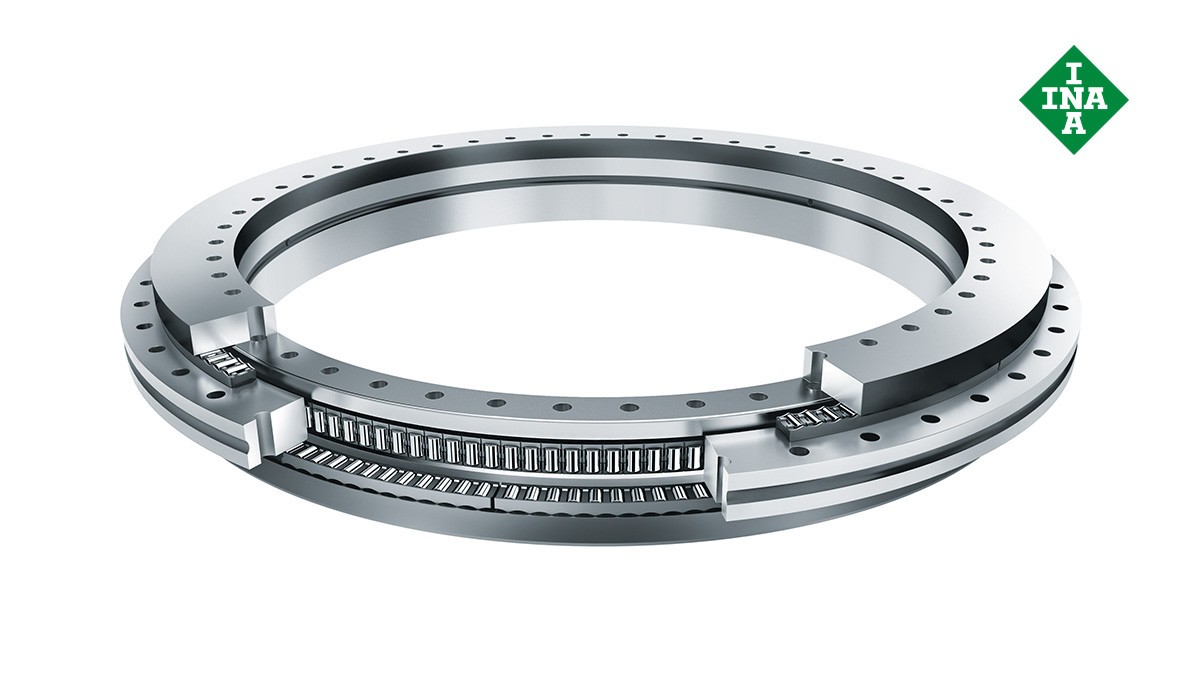

Roulements et paliers lisses Schaeffler : Roulements de table tournante

Les roulements combinés sont des roulements axiaux vissables à double effet dotés d'un palier-guide radial. Ces ensembles graissés et prêts au montage sont très rigides, très résistants aux charges et particulièrement précis. Outre les forces radiales, ils absorbent également les forces axiales des deux côtés ainsi que les couples de renversement sans aucun jeu. Les roulements à billes à contact oblique ZKLDF sont des paliers graissés et prêts au montage qui produisent peu de frottements alors qu'ils sont très précis et supportent des vitesses de rotation très élevées, mais aussi de fortes charges axiales et radiales tout en offrant une grande résistance au basculement. Le mécanisme des roulements combinés avec système de mesure angulaire YRTM et YRTSM correspond à celui des séries YRT et YRTS, sauf qu'ils sont en plus équipés d'un système de mesure angulaire.

Aller au catalogue de produits medias

Versions des produits
Roulements et paliers lisses Schaeffler : Roulements combinés / Butées à billes à contact oblique

Roulements combinés / Roulements à billes à contact oblique

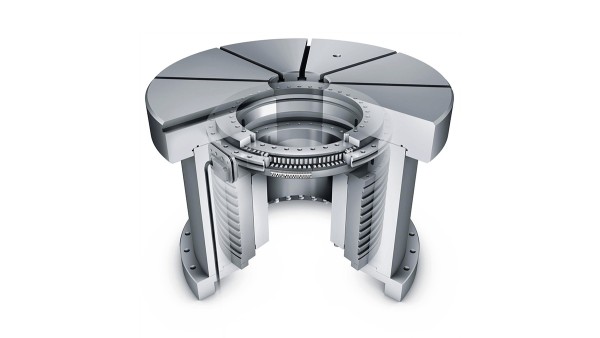

Les roulements combinés ainsi que les roulements à billes à contact oblique sont des roulements de précision, prêts au montage, pour des applications précises avec des charges combinées. Ils supportent, sans jeu, des charges radiales et axiales dans les deux sens ainsi que des couples de renversement et conviennent particulièrement pour des applications requérant une grande précision, par ex. dans les tables tournantes, les plateaux de machines-outils, les têtes de fraisage et les dispositifs de retournement. Ces ensembles sont très faciles à monter grâce aux trous de fixation dans les bagues de roulement. Après montage, les roulements sont préchargés dans le sens radial et axial.

Aller au catalogue de produits medias

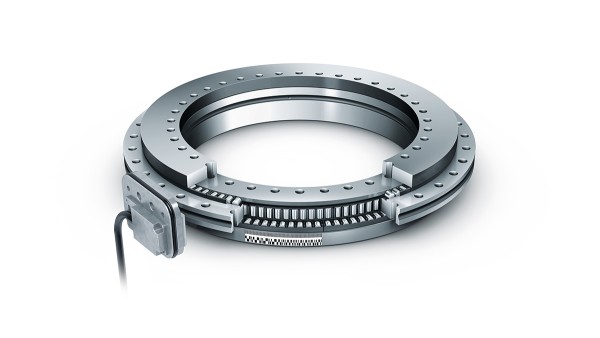

Roulements et paliers lisses Schaeffler : Roulements combinés avec système de mesure intégré

Roulements combinés avec système de mesure intégré

Les roulements combinés avec système de mesure intégré sont composés :

  • d'un roulement combiné YRTM avec une piste de mesure magnétique et
  • d'une électronique de mesure MEKO/U. L'électronique de mesure comporte deux têtes de lecture, un jeu de cales de réglage et un boîtier d'exploitation électronique.

Les roulements de la série YRTM correspondent mécaniquement aux roulements YRT, mais comportent, en plus, une piste de mesure magnétique. Le système mesure des angles de l'ordre de quelques secondes d'angle, sans contact, par résistance magnétique.

Avantages du système de mesure angulaire

Le système de mesure

  • fonctionne sans contact et donc sans usure
  • mesure indépendamment de l'alignement et de la position
  • possède une électronique qui se règle automatiquement
  • se centre automatiquement
  • est insensible aux lubrifiants
  • est facile à monter, les têtes de lecture sont facilement réglables
  • l'alignement du roulement avec un système de mesure séparé est supprimé
  • ne nécessite aucune pièce d'adaptation supplémentaire
    • la piste de mesure et les têtes de lecture sont intégrées aux roulements ou à la construction adjacente
    • l'encombrement ainsi gagné peut être utilisé comme espace utile pour la machine
  • ne cause pas de difficultés avec les câbles d'alimentation. Les câbles peuvent être installés dans la construction adjacente directement à travers le grand alésage du roulement
  • diminue le nombre de pièces, l'encombrement et le coût grâce à la conception compacte, réduite en composants et intégrée.

Aller au catalogue de produits medias
