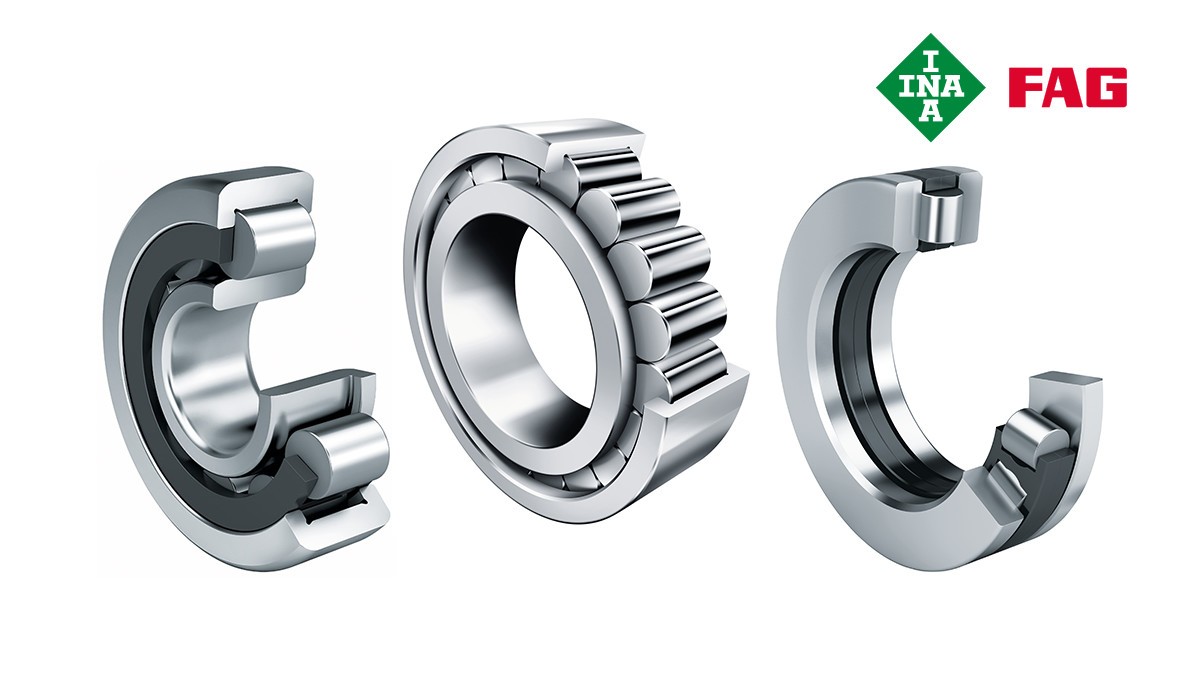

Roulements à rouleaux cylindriques

Description produit

Les roulements à une rangée de rouleaux cylindriques avec cage sont des ensembles composés de bagues extérieure et intérieure massives et d'une cage à rouleaux. Les bagues extérieures sont réalisées avec des bords des deux côtés ou sans bords ; les bagues intérieures sont réalisées avec un bord, deux bords ou sans bord. La cage évite le contact entre les éléments roulants. Les roulements à rouleaux cylindriques sont livrés avec ou sans cage.

Aller au catalogue de produits medias

Optimisation du contact sur le bord

Le roulement à rouleaux cylindriques classique est très rigide et extrêmement résistant aux charges radiales. Outre de fortes charges radiales, les roulements à rouleaux cylindriques absorbent également les forces axiales lorsqu'ils sont utilisés comme paliers fixes ou paliers de support. Si la charge radiale est transmise par les chemins de roulement, les forces axiales sont transmises par la partie frontale des éléments roulants et les bords. Cela limite naturellement la charge axiale. Et c'est là que Schaeffler entre en jeu !

Roulements à rouleaux cylindriques avec optimisation du contact sur le bord

Versions des produits
 Roulements et paliers lisses Schaeffler : Roulements à rouleaux cylindriques avec cage

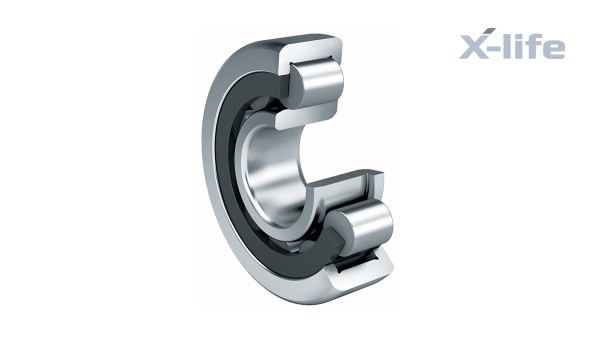

Roulements à rouleaux cylindriques avec cage

Les roulements à rouleaux cylindriques sont très rigides, supportent des charges radiales importantes et sont adaptés, grâce à leur cage, à des vitesses plus élevées que les exécutions à rouleaux jointifs. Les roulements avec le suffixe E ont des rouleaux renforcés et sont donc conçus pour des capacités de charge maximales.

Les roulements sont dissociables, ce qui permet un montage et un démontage faciles. Ainsi, les deux bagues peuvent être montées avec un ajustement serré. Les roulements à une rangée de rouleaux cylindriques avec cage conviennent pour les paliers libres, paliers de support et paliers fixes.

X-life

Les roulements en qualité X-life ont une plus faible rugosité Ra et une meilleure précision de forme des chemins de roulement que les exécutions comparables sans X-life. De ce fait, et à dimensions égales, ces roulements ont une capacité de charge et une durée de vie plus élevées. Pour certaines applications, le roulement peut éventuellement être de plus petite dimension.

Certaines dimensions sont livrées en exécution X-life. Ces roulements sont repérés dans les tableaux de dimensions.

Aller au catalogue de produits medias
Présentation produit interactive

Roulements et paliers lisses Schaeffler : Butées à rouleaux cylindriques

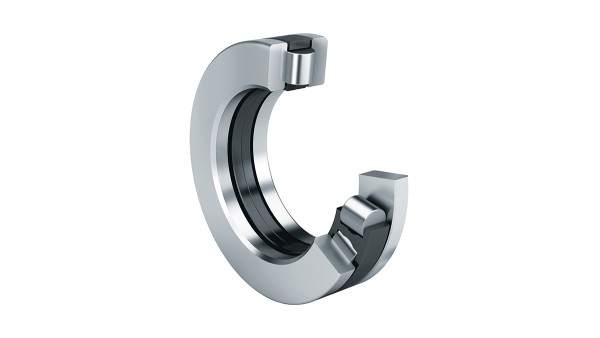

Butées à rouleaux cylindriques

Les butées à rouleaux cylindriques combinent des cages à rouleaux cylindriques axiales, des rondelles-logements et des rondelles-arbres. Les butées ont un encombrement axial particulièrement réduit, ont une capacité de charge élevée, sont très rigides et supportent des charges axiales dans un sens.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Roulements à rouleaux cylindriques à faible frottement

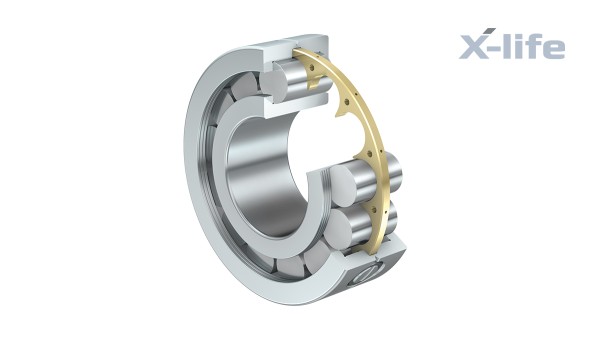

Roulements à rouleaux cylindriques à faible frottement

Les roulements à rouleaux cylindriques à faible frottement LSL et ZSL sont des roulements à une rangée dissociables qui correspondent à la série dimensionnelle 23. Ils possèdent des bagues extérieures massives à deux bords et des bagues intérieures à un bord. La bague intérieure est démontable et facilite le montage du roulement. Les cages-disques ou les intercalaires évitent le contact entre les éléments roulants.

X-life

Les roulements en qualité X-life ont une plus faible rugosité Ra et une meilleure précision de forme des chemins de roulement que les exécutions comparables sans X-life. De ce fait, et à dimensions égales, ces roulements ont une capacité de charge et une durée de vie plus élevées. Pour certaines applications, le roulement peut éventuellement être de plus petite dimension.

Certaines dimensions sont livrées en exécution X-life. Ces roulements sont repérés dans les tableaux de dimensions.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Roulements à rouleaux cylindriques de très grande précision

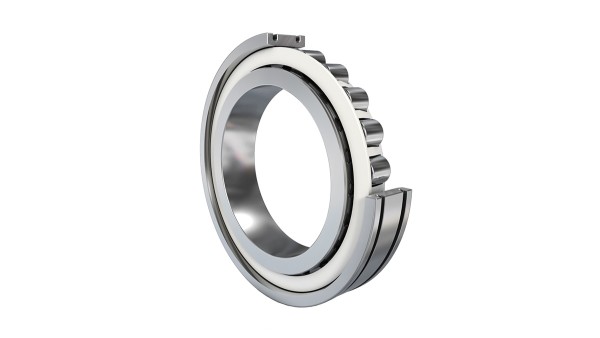

Roulements à rouleaux cylindriques de très grande précision

Les roulements à rouleaux cylindriques de cette exécution sont des roulements de précision à deux rangées de rouleaux pour machines-outils. Ils forment des paliers radiaux rigides, très précis et sont essentiellement utilisés pour supporter radialement la broche principale.

Les roulements sont composés d'une bague extérieure massive sans bord, d'une bague intérieure massive à trois bords et de cages à rouleaux cylindriques massives en laiton. La bague intérieure possède un alésage conique avec une conicité de 1:12 pour permettre le réglage optimal du jeu radial. Les roulements à rouleaux cylindriques sont dissociables, ce qui permet un montage et un démontage faciles. Ainsi, les deux bagues peuvent être montées avec un ajustement serré.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Roulements à rouleaux cylindriques jointifs

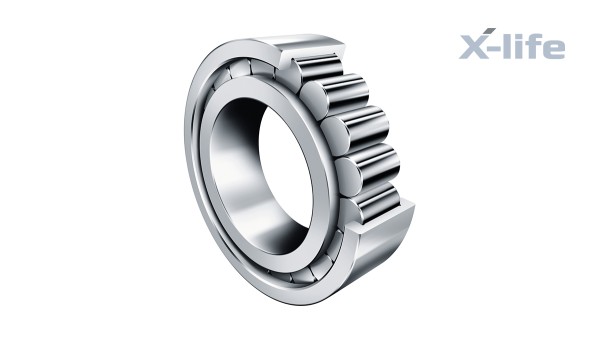

Roulements à rouleaux cylindriques jointifs

Les roulements à rouleaux cylindriques jointifs ont une bague extérieure et une bague intérieure massives et des rouleaux cylindriques guidés entre les bords. Grâce au nombre maximum d'éléments roulants, ces roulements à très forte capacité de charge et très rigides sont adaptés pour des constructions à encombrement réduit. Néanmoins, en raison de leur cinématique, ils n'atteignent pas les vitesses de rotation élevées que peuvent atteindre les roulements à rouleaux cylindriques avec cage.

Les roulements à une ou à deux rangées de rouleaux cylindriques jointifs conviennent pour les paliers libres, les paliers de support et les paliers fixes.

X-life

Les roulements en qualité X-life ont une plus faible rugosité Ra et une meilleure précision de forme des chemins de roulement que les exécutions comparables sans X-life. De ce fait, et à dimensions égales, ces roulements ont une capacité de charge et une durée de vie plus élevées. Pour certaines applications, le roulement peut éventuellement être de plus petite dimension.

Certaines dimensions sont livrées en exécution X-life. Ces roulements sont repérés dans les tableaux de dimensions.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Roulements à rouleaux cylindriques jointifs avec rainures pour anneaux d'arrêt

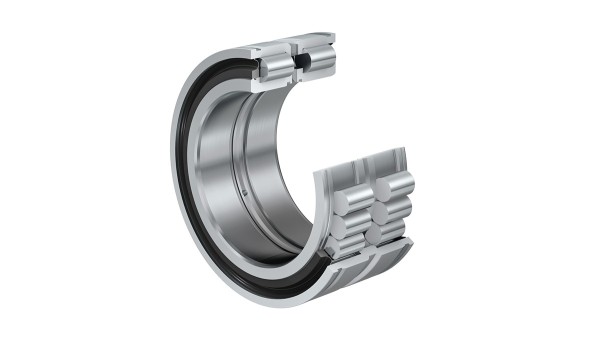

Roulements à rouleaux cylindriques jointifs avec rainures pour anneaux d'arrêt

Les roulements à rouleaux cylindriques avec rainures pour anneaux sont des ensembles à deux rangées de rouleaux jointifs, composés d'une bague extérieure et d'une bague intérieure massives avec bords, de rouleaux cylindriques guidés par les bords et de joints d'étanchéité. La bague extérieure a des rainures pour les anneaux d'arrêt. La bague intérieure est en deux parties, 1 mm plus large que la bague extérieure et maintenue par une bague en tôle sertie.

Palier fixe

Les roulements à rouleaux cylindriques avec rainures pour anneaux sont des roulements pour paliers fixes. Ces roulements supportent des charges radiales élevées et, dans les deux sens, des charges axiales.

Grâce à l'exécution jointive, ils ont un maximum d'éléments roulants et donc des charges dynamiques et statiques de base maximales. Néanmoins, en raison de leur cinématique, ils n'atteignent pas les vitesses de rotation élevées que peuvent atteindre les roulements à rouleaux cylindriques avec cage.

Roulements pour les poulies à câble

Les bagues peuvent être fixées axialement de manière simple grâce aux rainures prévues sur la bague extérieure. Les roulements sont donc parfaitement bien appropriés pour les poulies à câble.

Aller au catalogue de produits medias

Qualité X-life

X-life, une supériorité prouvée par les chiffres

La rugosité et la précision de forme des chemins de roulement sont optimisées pour ces roulements en particulier. De ce fait, la capacité de charge est plus élevée et la durée de vie plus longue. X-life est le label de qualité qui caractérise les produits particulièrement performants des marques INA et FAG.

Ils se distinguent par leur durée de vie et durée d'utilisation accrues, rendu possible grâce à leur capacité de charge dynamique supérieure aux modèles classiques. A charge et encombrement identiques, la durée de vie et d'utilisation des roulements X-life est plus longue. Leurs intervalles d'entretien sont eux aussi plus longs.
