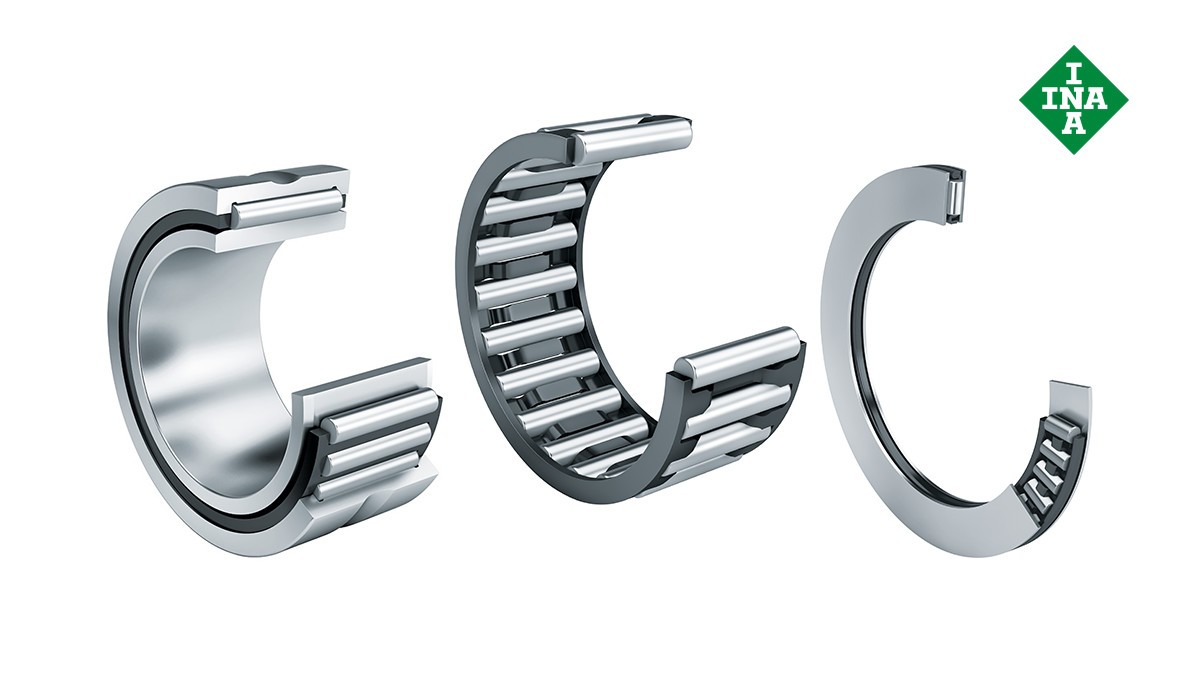

Roulements et paliers lisses Schaeffler : Roulements à aiguilles

Les roulements à aiguilles sont, depuis longtemps, des composants de machines reconnus pour la réalisation de paliers à capacité de charge très élevée et à encombrement radial réduit. En exécution X-life, ils sont très attrayants avec une durée de vie jusqu'à 50 % plus élevée.

Aller au catalogue de produits medias

Versions des produits

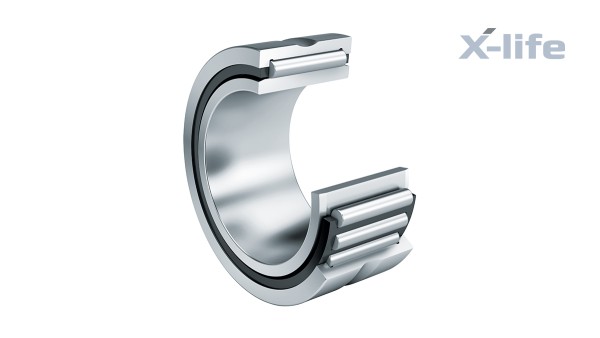

Roulements à aiguilles massifs

La capacité de charge des roulements à aiguilles X-life augmente encore grâce à l'amélioration de la qualité de surface. La charge dynamique de base a été augmentée de 13 % par rapport aux roulements à aiguilles précédents. Grâce aux charges de base nettement améliorées, les paliers sont plus performants, ont une durée d'utilisation plus longue, sollicitent moins le lubrifiant, ont moins de frottement et ainsi des températures plus faibles du roulement. Tous ces développements vous permettent d'avoir un rendement plus élevé pour votre application et un rapport qualité/prix nettement meilleur.

X-life

Certaines dimensions sont livrées en exécution X-life. Ces roulements sont repérés dans les tableaux de dimensions.

Plus d'informations
Aller au catalogue de produits medias

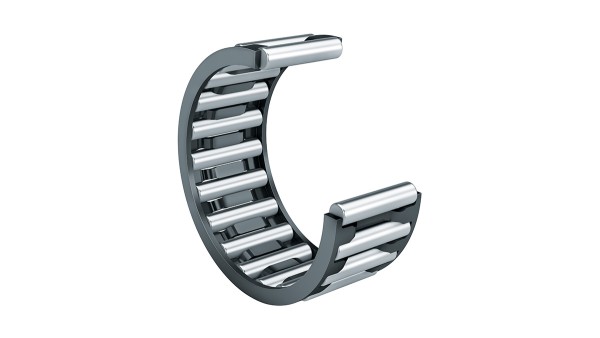

Cages à aiguilles

Les cages à aiguilles sont des ensembles à une ou deux rangées constitués d'une cage et de rouleaux à aiguilles. Etant donné que la hauteur radiale correspond au diamètre des rouleaux à aiguilles, les cages à aiguilles permettent d'obtenir des paliers à très faible encombrement radial. Elles ont une capacité de charge élevée, elles conviennent aux vitesses de rotation importantes et elles sont très faciles à monter. Avec les modèles dotés d'une forme de chemin de roulement précise, les paliers offrent un battement radial très précis.

Le jeu radial dépend de la classe d'aiguilles, des tolérances de l'arbre et du logement. Cependant, les cages à aiguilles nécessitent des chemins de roulement trempés et rectifiés sur l'arbre et dans le logement.

Aller au catalogue de produits medias

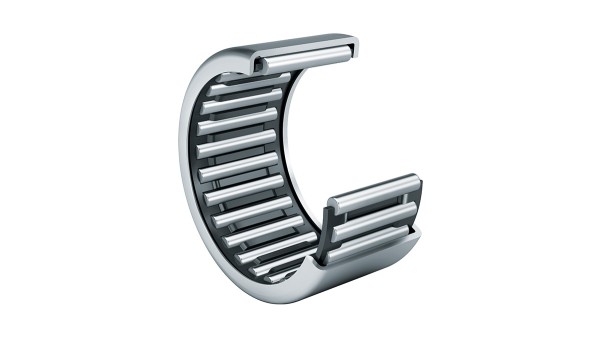

Douilles à aiguilles

Les douilles à aiguilles, ouverts des deux côtés, sont livrés avec des cages à aiguilles ou des aiguilles jointives. Les roulements à cages à aiguilles permettent des vitesses de rotation plus élevées que sur les modèles à aiguilles jointives.

Douilles à aiguilles jointives

Avec leur nombre maximum d'aiguilles, les douilles à aiguilles jointives offrent une capacité de charge très élevée pour un encombrement minimal. Mais leur utilisation avec des vitesses de rotation élevées reste toutefois limitée.

Etant donné que les aiguilles ne sont maintenues par aucune pièce mécanique, les aiguilles sont protégées par une graisse spéciale (DIN 51825–K1/2K–30) pour leur transport et leur montage. Ce graissage n'est toutefois pas suffisant pour toute leur durée de vie. C'est pourquoi il est recommandé de procéder à une nouvelle lubrification après le montage.

Aller au catalogue de produits medias

Douilles à aiguilles avec fond

Les douilles à aiguilles sont fermées d'un côté. Elles permettent ainsi de raccorder des zones de palier à des extrémités d'arbres. Elles évitent ainsi les accidents en cas de rotation de l'arbre et protègent les roulements de l'encrassement et de l'humidité.

Selon la taille, le fond est soit lisse, soit nervuré (raidi). Le fond profilé permet également de faibles forces de guidage axiales.

Aller au catalogue de produits medias

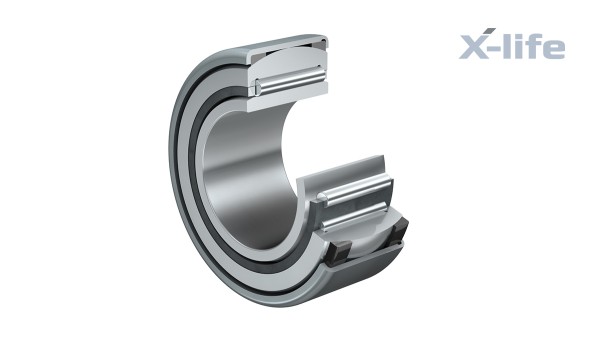

Roulements à aiguilles à auto-alignement

Les roulements à aiguilles à auto-alignement sont des ensembles composés d'une enveloppe en tôle emboutie, de bagues d'appui en matière plastique avec alésage sphérique, d'une bague extérieure sphérique, d'une cage à aiguilles et d'une bague intérieure démontable.

Les roulements compensent les défauts d'alignement statiques de l'arbre et tolèrent ainsi les défauts d'alignement entre arbre et logement. Les roulements à aiguilles à auto-alignement sont montés avec un ajustement serré dans le logement. L'alésage peut donc être réalisé simplement et de façon économique.

X-life

Certaines dimensions sont livrées en exécution X-life. Ces roulements sont repérés dans les tableaux de dimensions.

Aller au catalogue de produits medias

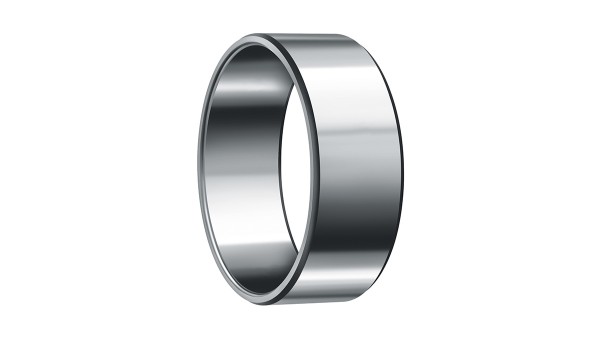

Bagues intérieures

Les bagues intérieures sont en acier à roulement trempé et ont des chemins de roulement usinés fin ou rectifiés. Elles sont utilisées de préférence :

  • pour les cages à aiguilles, les manchons à aiguilles, les douilles à aiguilles, les roulements à aiguilles si le chemin de roulement ne peut pas être réalisé sur l'arbre.
  • si les roulements à aiguilles doivent être combinés avec des bagues intérieures plus larges pour permettre un déport axial plus important entre arbre et logement
  • si des surfaces de frottement optimales sont nécessaires pour les lèvres d'étanchéité.
Bagues intérieures usinées fin

Les bagues intérieures IR ont un chemin de roulement usiné fin. Les chanfreins aux extrémités permettent de les introduire facilement dans les roulements et évitent la détérioration des lèvres d'étanchéité. Les bagues intérieures existent avec et sans trou de graissage.

Bagues intérieures rectifiées

Les bagues intérieures LR ont un chemin de roulement rectifié. Les faces sont tournées, les angles sont cassés. Ces bagues ont des tolérances plus grandes que les bagues IR. Elles conviennent pour des applications qui permettent des tolérances plus grandes sur la largeur et des exigences en battement axial moins élevées.

Aller au catalogue de produits medias

Butées à aiguilles

Cages à aiguilles axiales

Les cages à aiguilles axiales sont composées d'une cage axiale en matière plastique ou en métal avec aiguilles intégrées et ont un encombrement axial réduit. Elles supportent des charges axiales élevées dans un sens. Les charges radiales doivent être supportées séparément. Les cages à aiguilles axiales impliquent l'utilisation, en tant que chemin de roulement, de surfaces de guidage trempées et rectifiées.

Rondelles de butées

Les rondelles de butées sont découpées, trempées à cœur, polies et utilisables en tant que rondelle-arbre ou rondelle-logement. Ces rondelles sont utilisées lorsque la pièce adjacente ne peut être trempée, mais est assez rigide et précise.

Butées à aiguilles

Les butées à aiguilles sont des ensembles composés d'une cage à aiguilles axiale et d'une rondelle de butée avec collerette de centrage. Elles peuvent être combinées avec des manchons à aiguilles, des douilles à aiguilles et des roulements à aiguilles. La surface de guidage pour la cage doit être traitée et rectifiée.

Aller au catalogue de produits medias

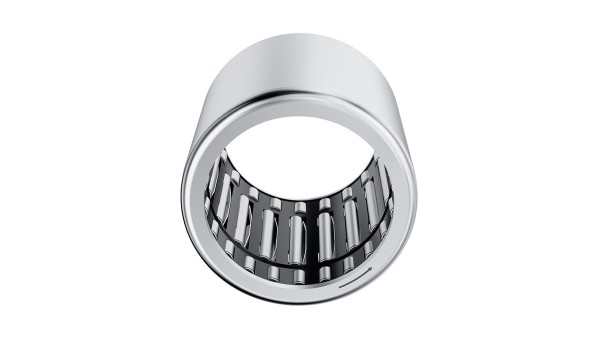

Roues libres

Les roues libres sont des accouplements unidirectionnels, composés d'une bague extérieure à paroi mince en tôle emboutie avec surfaces de blocage, d'une cage en matière plastique, de ressorts de pression et d'aiguilles. Elles transmettent des couples de rotation dans un seul sens et ont un encombrement radial réduit. Les roues libres existent avec et sans palier radial.

Les roues libres permettent d'obtenir une grande précision d'enclenchement, car l'application individuelle par ressort de chaque aiguille assure un contact permanent entre l'arbre, les aiguilles et les surfaces de blocage. Elles permettent des fréquences d'enclenchement élevées grâce à la masse relativement faible des aiguilles et au faible moment d'inertie des éléments de blocage. De plus, elles ont un couple de frottement à vide réduit.

Les roues libres sont utilisées dans diverses applications, par ex. en tant que roue libre d'antidévireur, frein de recul ou accouplement de roue libre. Dans ce cas, la roue libre assure la fonction de roue libre ou d'antidévireur.

Aller au catalogue de produits medias

Qualité X-life

X-life, une supériorité prouvée par les chiffres

La rugosité et la précision de forme des chemins de roulement sont optimisées pour ces roulements en particulier. De ce fait, la capacité de charge est plus élevée et la durée de vie plus longue. X-life est le label de qualité qui caractérise les produits particulièrement performants des marques INA et FAG.

Ils se distinguent par leur durée de vie et durée d'utilisation accrues, rendu possible grâce à leur capacité de charge dynamique supérieure aux modèles classiques. A charge et encombrement identiques, la durée de vie et d'utilisation des roulements X-life est plus longue. Leurs intervalles d'entretien sont eux aussi plus longs.

Plus d'informations
