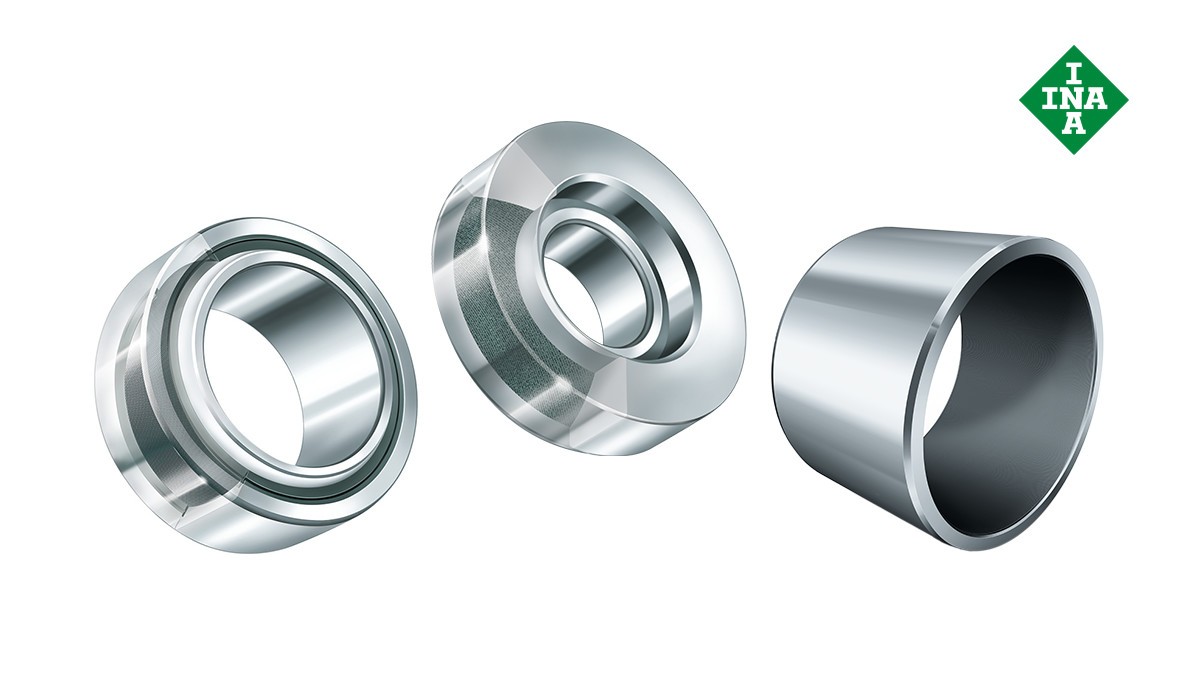

Paliers lisses, sans entretien

Description produit
Roulements et paliers lisses Schaeffler : Paliers lisses, sans entretien

Schaeffler propose dans son catalogue une vaste gamme de paliers lisses sans entretien. Nous utilisons par exemple des matériaux de glissement innovants, comme ELGOGLIDE, ELGOTEX ou le composite métal/polymère E40. Ces matériaux de glissement à base de PTFE permettent de réduire le frottement et l'usure sur les rotules et les embouts à rotule, les douilles, les rondelles et les plaques pour une très longue durée d'utilisation. Les paliers lisses sans entretien réduisent considérablement les coûts de lubrifiant et d'entretien puisqu'ils n'utilisent ni huile, ni graisse, ce qui en fait une innovation respectueuse de l'environnement.

Aller au catalogue de produits medias

Versions des produits
Roulements et paliers lisses Schaeffler : Rotules radiales

Rotules radiales avec ELGOGLIDE

Les rotules radiales sont composées d'une bague intérieure et d'une bague extérieure avec surfaces de glissement sans entretien avec ELGOGLIDE®, composite PTFE ou film PTFE. Elles conviennent aux charges dynamiques alternées. Les rotules de grandes dimensions, à partir de d = 320 mm, appartiennent à la gamme supérieure X-life.

Aller au catalogue de produits medias Présentation produit interactive

Roulements et paliers lisses Schaeffler : Rotules à contact oblique

Rotules à contact oblique avec ELGOGLIDE

Les rotules à contact oblique sont composées d'une bague intérieure et d'une bague extérieure avec ELGOGLIDE®. Outre les charges radiales, elles absorbent également de fortes charges axiales.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Rotules axiales

Rotules axiales avec ELGOGLIDE

Les rotules axiales sont composées d'une rondelle-arbre et d'une rondelle-logement avec ELGOGLIDE®. Les rotules de grandes dimensions, à partir de d = 220 mm, appartiennent à la gamme supérieure X-life.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Embouts à rotule avec ELGOGLIDE

Embouts à rotule avec ELGOGLIDE

Les embouts à rotule sans entretien sont des ensembles composés d'un embout et d'une rotule sans entretien. Ils absorbent les charges radiales en traction et en compression et sont adaptés pour les mouvements lents avec angles d'oscillation faibles à moyens, pour les charges unidirectionnelles et, sous certaines conditions, pour les charges alternées (adaptés pour les charges alternées avec GE..-UK-2RS).

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Bagues lisses avec ELGOGLIDE

Bagues lisses avec ELGOGLIDE

Les bagues lisses cylindriques sont composées d'un support en acier avec ELGOGLIDE®. Outre les mouvements oscillants, elles admettent également des déplacements axiaux et supportent des charges plus élevées que les paliers lisses conventionnels.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Paliers lisses en composite métal/polymère

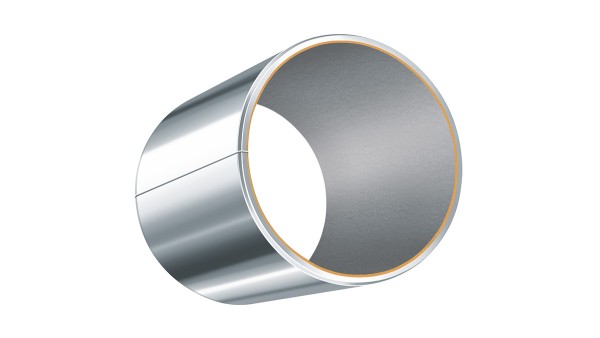

Bagues lisses en composite métal/polymère

Les bagues lisses en composite métal/polymère INA constituent une alternative économique pour de nombreuses applications industrielles et automobiles. Tous les roulements sont sans plomb et préservent par conséquent l'environnement. Plusieurs associations de matériaux innovantes offrent un large choix de matières.

L'E40 sans entretien

L'E40 correspond au nouveau matériau de glissement du groupe Schaeffler pour les paliers lisses en composite métal/polymère sans entretien. Ils ne nécessitent alors aucune lubrification sur toute leur durée d'utilisation. Ce revêtement de glissement est fabriqué à base de polytétrafluoréthylène (PTFE) auquel on intègre des additifs à réaction chimique. Le matériau en trois couches est constitué d'une base en acier, d'un revêtement de glissement et d'un revêtement de rodage (voir schéma).

Un revêtement en bronze et en étain poreux est effrité sur la base en acier. Les pores sont ensuite remplis avec du lubrifiant sec constituant le revêtement de rodage.

Avantages techniques :
  • des pressions de surface dynamiques jusqu'à 140 N/mm2
  • Compatible avec une utilisation hydrodynamique
  • Grande résistance à l'humidité, donc utilisable dans l'eau
  • un faible encombrement
  • une vitesse de glissement jusqu'à 2,5 m/s
Matériau spécial, palier à feuilles sans entretien E60

Sur demande, le groupe Schaeffler fournit des paliers à feuilles fabriqués en E60 : ce matériau se base sur une structure en treillis dans laquelle on broie et on effrite un revêtement de glissement en PTFE et des additifs. Le treillis sert alors autant de support que de revêtement de glissement.

Le revêtement de glissement à base de PTFE recouvre les deux côtés pour permettre un glissement intérieur et extérieur sur les bagues. Ce matériau est également facile à former. Les paliers à feuilles sont généralement utilisés sur la quincaillerie et les outils ainsi que sur les charnières.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Paliers lisses avec ELGOTEX

Bagues lisses avec ELGOTEX

Les bagues lisses avec ELGOTEX® conviennent particulièrement aux applications à sec impliquant des charges élevées et de fortes vibrations. Tout au long de leur durée de vie, ils ne nécessitent aucun entretien grâce à l'association de matériaux utilisée.

Quelle est la structure des bagues ?

Les bagues sont constituées de deux couches enroulées l'une sur l'autre. Des fibres synthétiques et des fibres PTFE en résine époxyde forment le revêtement de glissement intérieur ELGOTEX®, tandis que de longues fibres de verre (filaments de verre) en résine d'époxyde forment le revêtement extérieur. Un angle d'enroulement spécial permet de stabiliser les fibres de verre et, par conséquent, de renforcer nettement la rigidité de la bague.

Quels sont les avantages des bagues lisses ELGOTEX® ?
  • Extrêmement robustes
  • Plus légères que les bagues en bronze de la même fonction
  • Moins encombrantes que les paliers avec entretien
  • Interchangeables avec les bagues existantes (largeur et épaisseur variables)
  • Temps de montage réduit car elles ne nécessitent aucune fixation axiale
  • Ecologiques grâce au fonctionnement à sec
  • Economiques grâce à l'absence d'entretien
  • Usure réduite pour une valeur de frottement identique
Domaines d'application :

remplacent les paliers lisses en acier, bronze et plastique dans l'agriculture et le convoyage, dans les machines d'usinage des métaux, dans les engins de travaux publics, dans les guidages à vérins hydrauliques, dans les installations solaires, dans la construction métallique/hydraulique, etc.

Aller au catalogue de produits medias

Qualité X-life

X-life, une supériorité prouvée par les chiffres

La rugosité et la précision de forme des chemins de roulement sont optimisées pour ces roulements en particulier. De ce fait, la capacité de charge est plus élevée et la durée de vie plus longue. X-life est le label de qualité qui caractérise les produits particulièrement performants des marques INA et FAG.

Ils se distinguent par leur durée de vie et durée d'utilisation accrues, rendu possible grâce à leur capacité de charge dynamique supérieure aux modèles classiques. A charge et encombrement identiques, la durée de vie et d'utilisation des roulements X-life est plus longue. Leurs intervalles d'entretien sont eux aussi plus longs.
