Description produit

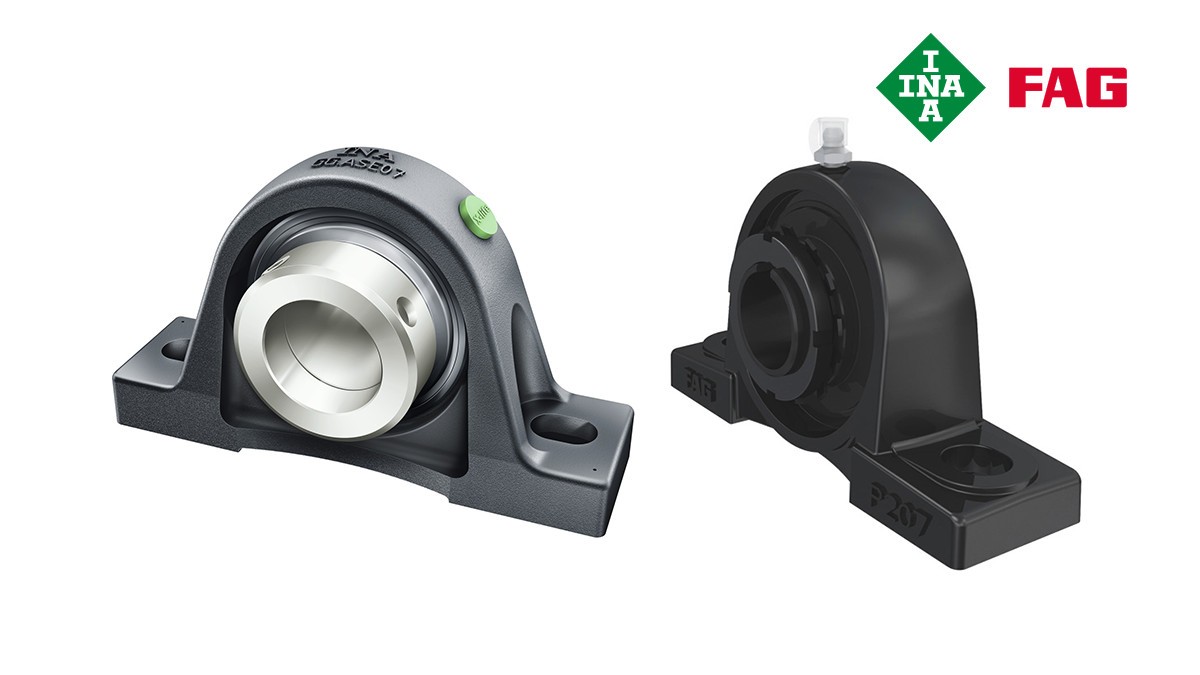

Roulements et paliers lisses Schaeffler : Paliers auto-aligneurs

Les paliers de serrage et les paliers auto-aligneurs sont des pièces mécaniques robustes prêtes au montage pour l'agencement de paliers économiques. Eprouvés depuis longtemps, ces produits sont utilisés dans de nombreuses séries. Ils sont principalement constitués d'un boîtier avec un palier de serrage déjà monté.

L'alésage du boîtier et la bague extérieure du roulement, tous les deux sphériques, sont adaptés l'un à l'autre. Ainsi, la bague du roulement est parée pour les défauts d'alignement statiques de l'arbre à l'intérieur du boîtier. Grâce à ce type de fixation spécial, à savoir des bagues de blocage excentriques ou des vis sans tête, les paliers de serrage se fixent facilement à l'arbre. Ils sont particulièrement faciles à monter lorsqu'ils sont combinés à des arbres étirés.

Les paliers de serrage utilisent des joints constitués de plusieurs éléments qui protègent efficacement le jeu d'éléments roulants contre l'encrassement et l'humidité, même dans des conditions de fonctionnement difficiles et critiques. Schaeffler offre un large choix de paliers auto-aligneurs avec des paliers de serrage. Les paliers de serrage sont basés sur les roulements rainurés à une rangée de billes.

Aller au catalogue de produits medias

Versions des produits
 Roulements et paliers lisses Schaeffler : Paliers auto-aligneurs à palier de serrage INA selon DIN

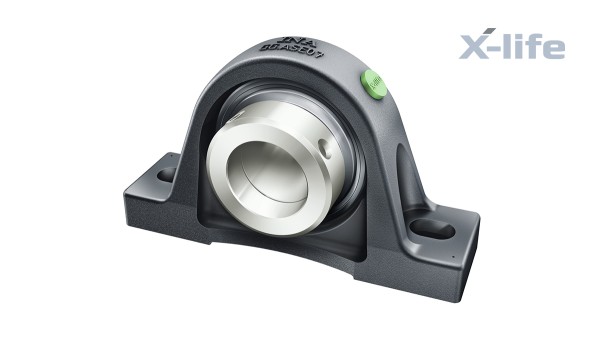

Paliers auto-aligneurs à palier de serrage INA selon DIN

Les paliers auto-aligneurs INA existent dans de nombreuses versions en tant que paliers à semelle, paliers appliques et coulisseaux tendeurs. Ces paliers sont des ensembles prêts au montage et sont composés d'un corps de palier en fonte ou en tôle dans lequel est monté un roulement auto-aligneur INA. Pour garantir la fonction et la sécurité dans toutes les conditions de fonctionnement, les roulements et les corps sont coordonnés.

La forme sphérique de la bague extérieure du roulement et de l'alésage du boîtier permet aux paliers auto-aligneurs de compenser les défauts d'alignement statiques de l'arbre ; voir Compensation des défauts d'alignement. Les paliers sont utilisés essentiellement comme paliers fixes, mais peuvent également être utilisés comme paliers libres en cas de vitesses de rotation réduites et de faibles charges. Les corps se vissent à la construction adjacente. Des tolérances élargies sont suffisantes pour les surfaces de fixation.

X-life

Certaines dimensions sont livrées en exécution X-life. Ces roulements sont repérés dans les tableaux de dimensions.

Aller au catalogue de produits medias

Roulements et paliers lisses Schaeffler : Paliers auto-aligneurs à palier de serrage FAG selon JIS

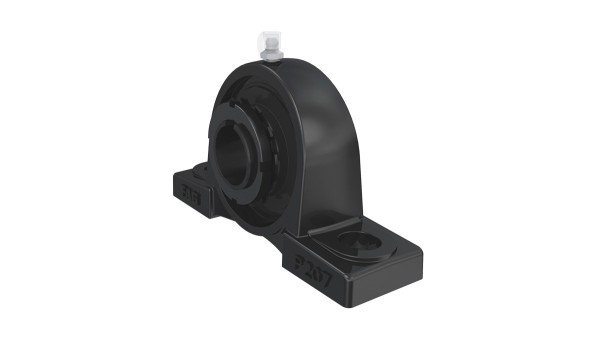

Paliers auto-aligneurs à palier de serrage FAG selon JIS

Les nouveaux paliers auto-aligneurs à palier de serrage FAG-Black-Series de Schaeffler sont faciles à monter, silencieux et fiables, mais aussi particulièrement économiques. Les dimensions du boîtier en fonte grise recouvert d'un apprêt FAG sont conformes à la norme JIS B 1559. Ces boîtiers en fonte monoblocs absorbent des charges radiales et axiales moyennes à élevées. Le revêtement Durotect BS des paliers de serrage offre une protection de base contre la corrosion. Ces paliers conviennent particulièrement aux applications à charges de moyenne à élevée.

Aller au catalogue de produits medias
Présentation produit interactive

Qualité X-life

X-life, une supériorité prouvée par les chiffres

La rugosité et la précision de forme des chemins de roulement sont optimisées pour ces roulements en particulier. De ce fait, la capacité de charge est plus élevée et la durée de vie plus longue. X-life est le label de qualité qui caractérise les produits particulièrement performants des marques INA et FAG.

Ils se distinguent par leur durée de vie et durée d'utilisation accrues, rendu possible grâce à leur capacité de charge dynamique supérieure aux modèles classiques. A charge et encombrement identiques, la durée de vie et d'utilisation des roulements X-life est plus longue. Leurs intervalles d'entretien sont eux aussi plus longs.

Plus d'informations
