Systèmes miniatures à recirculation de billes

Description produit
Guidages linéaires Schaeffler : Systèmes miniatures à recirculation de billes

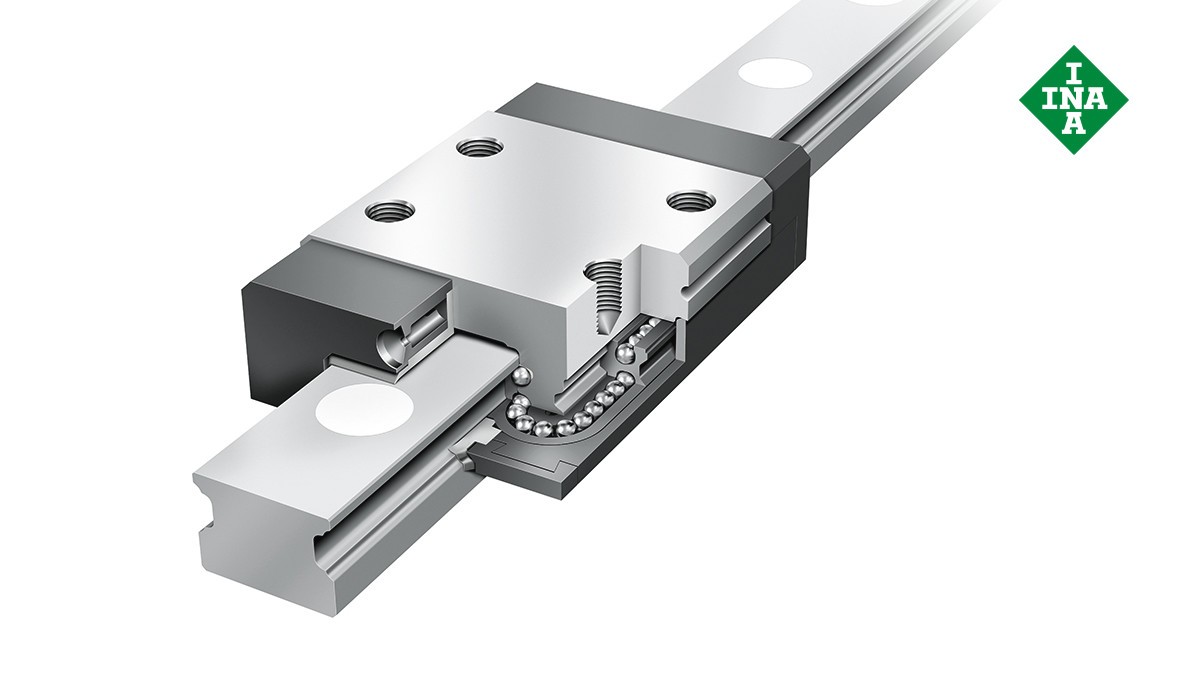

Les systèmes miniatures à recirculation de billes (à deux ou quatre rangées) sont des paliers fixes linéaires préchargés à billes jointives pour les courses illimitées. Un système se compose d'au moins un chariot de guidage comportant un côté butée et un rail de guidage.

Ces systèmes supportent des charges dans toutes les directions (hormis le sens de déplacement) et des moments autour de tous les axes. Sur les systèmes à deux rangées, le contact à quatre points avec les chemins de roulement est associé à deux rangées d'éléments roulants. Le modèle KUME..-C comporte quatre rangées d'éléments roulants avec un contact à deux points avec les chemins de roulement qui transmettent les forces à un angle de contact de 45°.

Les systèmes à recirculation de billes ne se corrodent pas malgré les aciers utilisés pour les supports et les rails.

Aller au catalogue de produits medias

Versions des produits

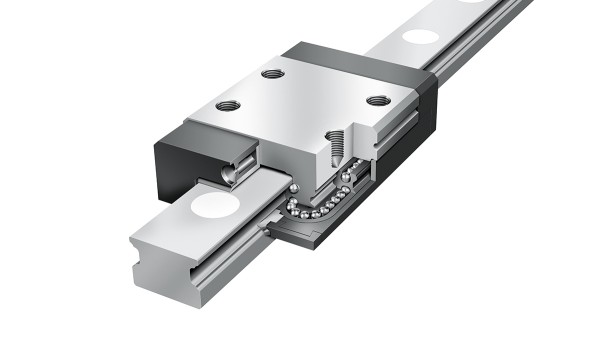

Guidages linéaires Schaeffler : Systèmes miniatures à recirculation à deux rangées de billes

Systèmes miniatures à recirculation à deux rangées de billes

Ces guidages sont des paliers fixes linéaires, préchargés, pour des courses limitées et illimitées. Ils ont une capacité de charge moyenne ; les couples admissibles vont de moyen à élevé. Leur conception modulaire permet l'échange du rail et des chariots à l'intérieur d'une classe de précision et d'interchangeabilité. Cela simplifie l'implantation des guidages, facilite l'approvisionnement des pièces de rechange et permet un stockage très économique.

Les corps et les rails de guidage sont inoxydables. Les éléments roulants sont protégés contre les impuretés par des étanchéités aux extrémités des chariots de guidage. Les chariots sont graissés et regraissables. Les rails et les chariots existent également en version large.

Aller au catalogue de produits medias

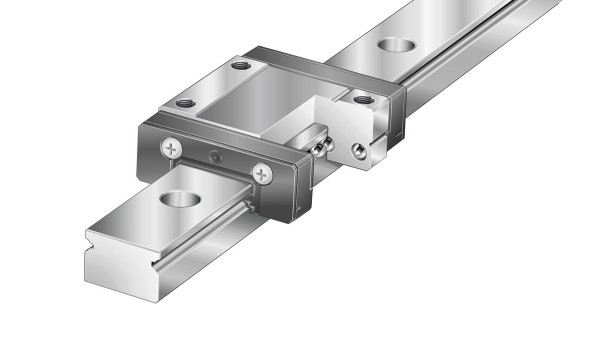

Guidages linéaires Schaeffler : Systèmes miniatures à recirculation à quatre rangées de billes

Systèmes miniatures à recirculation à quatre rangées de billes

Les systèmes miniatures à recirculation à quatre rangées de billes sont des guidages prêts au montage pour des courses illimitées. Ils ont une capacité de charge et une rigidité d'élevée à très élevée.

Les corps et les rails de guidage sont inoxydables. Les éléments roulants sont protégés contre les impuretés par des étanchéités aux extrémités des chariots de guidage. Grâce au réservoir de lubrifiant, les intervalles de regraissage peuvent être augmentés.

Les chariots sont graissés et regraissables.

Aller au catalogue de produits medias
