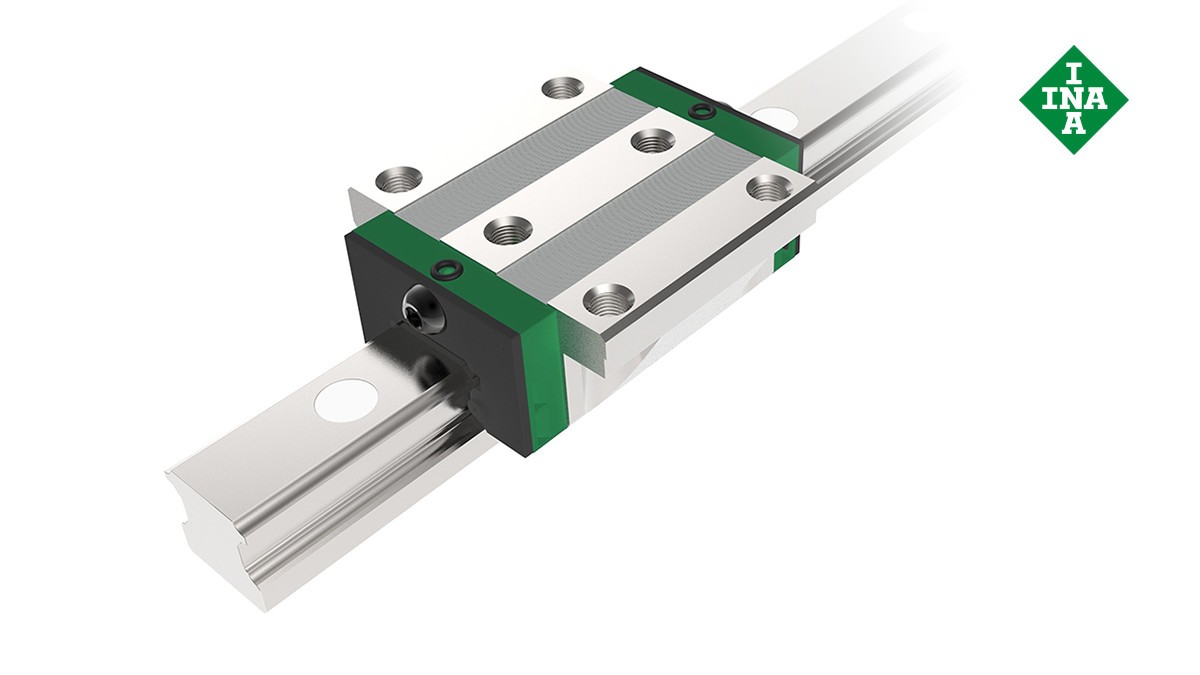

Guidages linéaires Schaeffler : Systèmes à recirculation de billes

Les systèmes à recirculation de billes représentent la gamme la plus riche et la plus complexe au sein des guidages sur rails profilés. On les retrouve sur les guidages linéaires très solides et très rigides qui doivent résister à de fortes charges avec une précision de rotation et de positionnement élevée sans produire de frottements. Préchargés, les guidages sont conçus pour les longues courses illimitées.

Selon les conditions d'exploitation, les accélérations peuvent atteindre 150 m/s,2 et les vitesses, 360 m/min. Un guidage se compose d'au moins chariot de guidage avec des éléments roulants, d'un rail de guidage et de capuchons en une ou deux parties en plastique ou en laiton.

Aller au catalogue de produits medias

Versions des produits

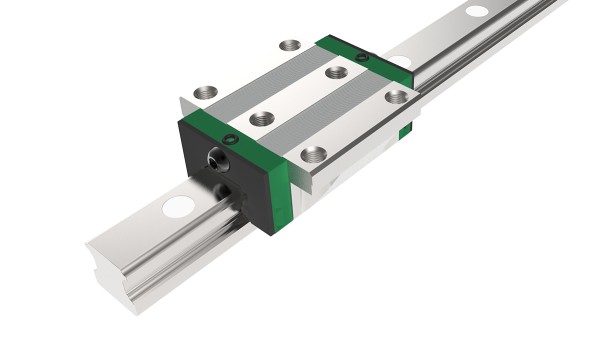

Guidages linéaires Schaeffler : Systèmes à recirculation à quatre rangées de billes

Systèmes à recirculation à quatre rangées de billes

Les systèmes à recirculation à quatre rangées de billes KUVE sont les guidages sur rails profilés les plus variés et les plus étendus du programme INA. Ces systèmes sont composés au minimum d'un chariot à billes jointives, d'un rail de guidage, de racleurs élastiques intégrés aux parties frontales du chariot, de racleurs longitudinaux au-dessus et en dessous du chariot et de capuchons en matière plastique.

Les systèmes à recirculation de billes KUVE conviennent pour des accélérations jusqu'à 150 m/s2, des vitesses allant jusqu'à 300 m/min et des températures de -10 °C à +100 °C. Ils sont utilisés pour des applications avec des courses longues et illimitées, des charges et une rigidité élevées et un faible frottement.

Les systèmes existent également avec niveau sonore optimisé ainsi qu'en qualité X-life.

Aller au catalogue de produits medias

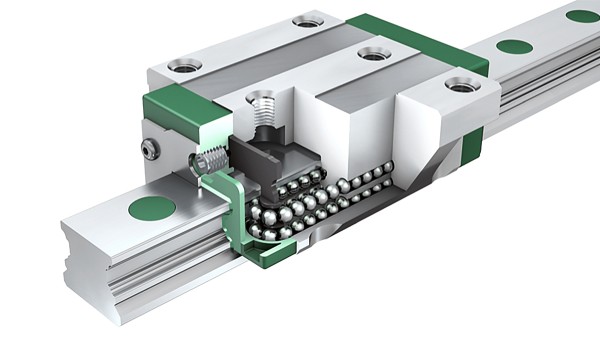

Guidages linéaires Schaeffler : Systèmes à recirculation à six rangées de billes

Systèmes à recirculation à six rangées de billes

Les systèmes à recirculation à six rangées de billes KUSE sont les guidages à billes les plus rigides et ayant la capacité de charge la plus élevée. Ils sont composés au minimum d'un chariot à billes jointives, d'un rail de guidage, de racleurs élastiques intégrés aux parties frontales du chariot, de racleurs longitudinaux en dessous du chariot et de capuchons en matière plastique.

Les systèmes à recirculation de billes KUSE conviennent pour des accélérations allant jusqu'à 150 m/s2, des vitesses allant jusqu'à 300 m/min et des températures de -10 °C à +100 °C. Ils sont utilisés pour des applications avec des courses longues et illimitées, des charges élevées à très élevées, une rigidité élevée à très élevée.

Aller au catalogue de produits medias
