Guidages linéaires Schaeffler : Patins à recirculation de billes

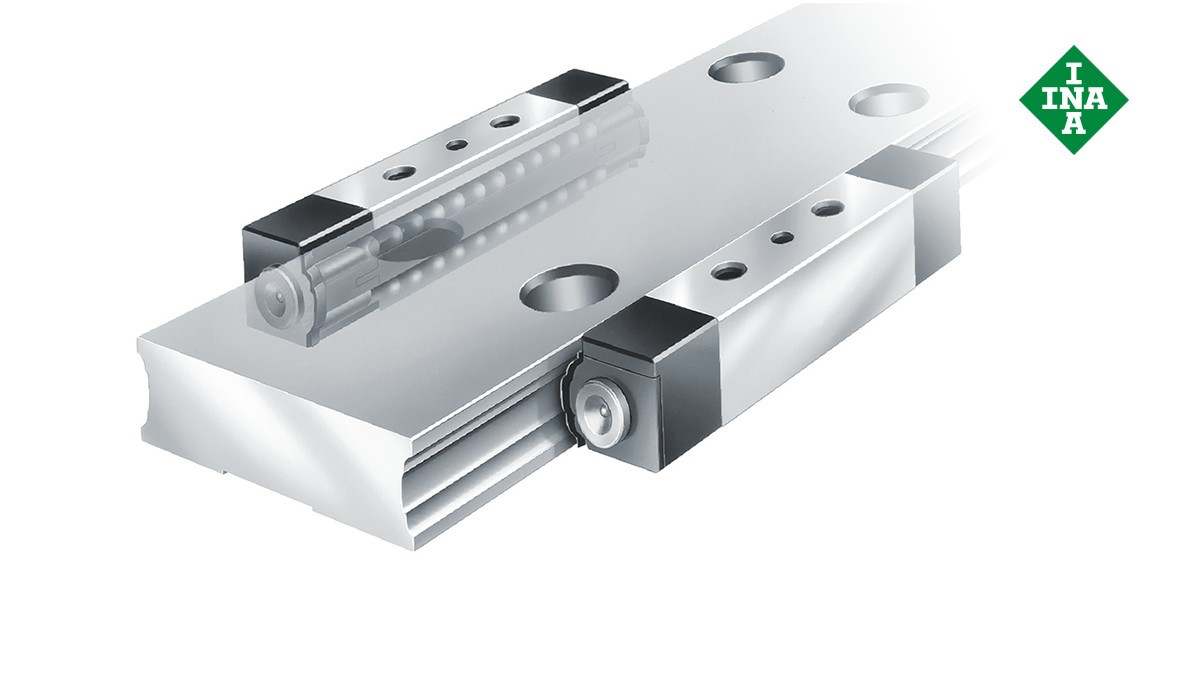

Les guidages linéaires avec patins à recirculation de billes sont composés de patins, de chariots et de rails de guidage. Ils permettent de grandes distances entre les points d'appui ; leur jeu est réglable et ils ont une classe de précision standard G3.

Les patins à billes jointives circulent sur un ou des deux côtés des rails de guidage et ont une capacité de charge élevée malgré leurs faibles dimensions. Si les patins sont vissés sur les chariots de guidage, ils forment avec les rails des systèmes à recirculation à quatre rangées de billes. Les racleurs aux parties frontales et longitudinales (qui forment avec le rail de guidage une étanchéité par passage étroit) assurent l'étanchéité des patins de tous les côtés. Les patins à recirculation de billes sont regraissables.

Les chariots de guidage sont composés d'un corps en aluminium anodisé et de deux patins à recirculation de billes. Les chariots ont des rainures en T pour leur fixation à la construction adjacente. Le jeu peut être réglé par trois vis situées sur le côté du chariot, les vis venant appuyer, en outre, sur l'arrière du patin.

Les rails de guidage sont disponibles avec des chemins de roulement sur un et des deux côtés du rail. Ils sont en acier trempé et rectifiés de tous les côtés.
