FAG Mounting Manager

Le programme de calcul FAG Mounting Manager aide à choisir le bon montage de roulement et propose les possibilités suivantes :

  • il décrit différents procédés de montage mécaniques et hydrauliques
  • il calcule les données nécessaires au montage quant à la réduction du jeu radial, au déplacement et à la pression initiale
  • il donne des conseils de montage utiles
  • et il établit une liste des accessoires et outillages nécessaires

Possibilités de calcul pour les procédés de montage

Les roulements avec alésage conique sont, soit directement montés sur l'arbre/axe conique, soit montés sur l'arbre cylindrique avec un manchon de serrage ou de démontage. La valeur du jeu est réglée, soit de façon conventionnelle à l'aide de jeux de lames calibrées, soit par le déplacement axial.

a) Montage de roulements avec alésage conique par la mesure du déplacement axial

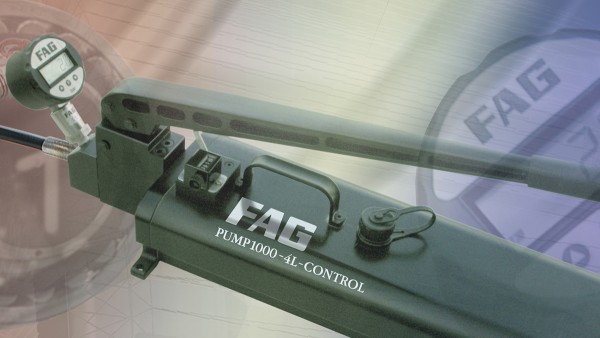

Le roulement est monté sur la portée conique en position initiale à l'aide d'un écrou hydraulique. Dans ce cas, il faut tenir compte de la pression initiale nécessaire, déterminée pour chaque roulement et mesurée au niveau de l'écrou hydraulique au moyen d'un manomètre numérique. Vous pouvez mesurer le déplacement indiqué dans le tableau avec une jauge de profondeur, un pied à coulisse ou un indicateur à cadran. Toutefois, on utilise toujours un jeu de lames calibrées pour la mesure finale du jeu radial.

Ce procédé de montage :

  • rend le montage plus rapide et plus simple
  • offre une sécurité et une précision maximales
  • permet le montage correct des roulements avec étanchéité

b) Montage de roulements avec alésage conique en mesurant la réduction du jeu radial

Lorsque le roulement est poussé sur la portée conique lors de l'emmanchement, il en résulte un gonflement de la bague intérieure qui réduit le jeu radial effectif. Cette réduction du jeu radial peut être utilisée pour définir le serrage du roulement. La mesure est effectuée avec un jeu de lames calibrées.
