BEARINX-VIP

BEARINX-VIP

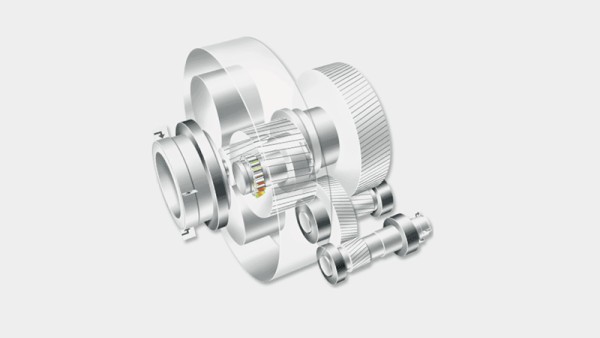

Outre BEARINX-online, BEARINX-VIP est capable de modéliser un système d'arbres emboîtés, mais aussi un réducteur complet, et d'en analyser les moindres contacts roulants. Il tient également compte de l'effet de la flexion d'arbres sur la répartition des charges dans le roulement, mais aussi de l'impact de l'élasticité des contacts du roulement et, en option, de l'influence de l'environnement élastique. L'élasticité de l'environnement est déterminée par des matrices de chiffres caractéristiques des influences sur les éléments finis.

Les roulements peuvent être repris dans le modèle de calcul à partir d'une base de données intégrée afin de prendre également en compte leurs données de profil dans le calcul. Des assistants à la saisie permettent de calculer le jeu de fonctionnement : il est possible d'y indiquer les températures, les tolérances, la rugosité des bagues ainsi que les portées du roulement. En outre, il est également possible de calculer la rigidité au point de fonctionnement.

BEARINX-VIP vous permet de calculer des réducteurs découplés et des réducteurs fermés.

Interface utilisateur conviviale

Interface utilisateur conviviale
Interface utilisateur conviviale

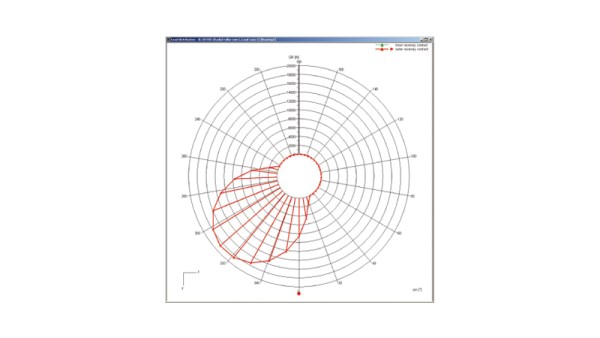

BEARINX-VIP offre une agréable visualisation 3D du modèle de calcul ainsi qu'une visualisation des résultats de la répartition des charges et de la pression.

Nos ingénieurs-conseils vous assistent

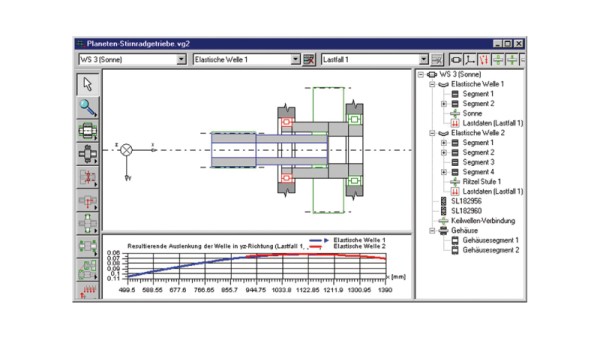

Représentation graphique de réactions des arbres
Représentation graphique de réactions des arbres
Roulements issus de la base de données INA/FAG
Roulements issus de la base de données INA/FAG

BEARINX-VIP et la version intégrale de BEARINX utilisent les mêmes modèles de calcul et les mêmes algorithmes afin que vous puissiez échanger facilement les opérations de calcul et ainsi faciliter la communication avec notre bureau d'études.

Des résultats explicites ainsi qu'une représentation graphique des réactions d'arbres et de la répartition interne des charges dans les roulements, mais aussi les lignes caractéristiques de la pression hertzienne pour les roulements à rouleaux, facilitent l'analyse des variantes de vos constructions.

Un système d'aide et un tutoriel vous apportent une première assistance en cas de questions.

BEARINX-VIP calcule l'évolution de la durée de vie de référence conformément à la norme ISO TS 16281 (anglais) ou DIN 26281 (allemand) selon l'état actuel de la technique.

Logiciel de calcul INA/FAG performant : version pour les partenaires de développement

BEARINX est un logiciel de calcul pour l'analyse des roulements dans des systèmes de réducteurs et d'arbres complets qui associe les connaissances actuelles éprouvées des ingénieurs à des possibilités d'analyse innovantes. Ce logiciel, développé par Schaeffler, a été mis au point par des experts pour des experts. Les excellentes performances du logiciel, combinées aux conseils avisés indispensables de notre bureau d'études et à l'expérience pratique de nos clients, sont à l'origine de solutions sophistiquées et innovantes.

Intensification de notre collaboration

Le développement de BEARINX-VIP n'a pas pour but de transférer les services de calcul et de conseil de Schaeffler au client. Bien au contraire, nous voulons ainsi travailler encore plus étroitement avec vous. Notre objectif est de présélectionner ensemble les roulements dès le début de la phase de construction afin de réduire vos délais de développement.

Utilisation encadrée par un contrat

L'utilisation de BEARINX-VIP est encadrée par un contrat bilatéral. Celui-ci stipule les conditions d'utilisation du logiciel ainsi que le recours à des prestations complémentaires, comme la formation et l'assistance. Les conditions correspondantes sont formulées par écrit dans un contrat d'utilisation ou de consulting.

Souscription

Des frais de souscription uniques sont appliqués pour la mise à disposition de BEARINX-VIP pour une application locale. Sont compris dans ces frais la mise en place d'une zone de téléchargement sur Internet ainsi qu'un séminaire de deux ou trois jours spécialement consacré à vos applications.

Des frais de licence et de maintenance annuels s'appliquent.
