BEARINX-MAP : modélisation des roulements pour la simulation multicorps

BEARINX-MAP : Modélisation des roulements pour la simulation multicorps

L'évolution actuelle du matériel informatique, mais aussi et surtout des outils logiciels, permet de simuler des modèles toujours plus complexes de façon de plus en plus détaillée. La conception de systèmes complets nécessite une bonne connaissance et une bonne maîtrise des différents composants et de leurs interactions.

En fonction de l'objectif de la simulation, il est utile de pouvoir sélectionner et définir le niveau de détail du modèle général et des sous-systèmes. C'est pourquoi Schaeffler a développé et utilise depuis des années des modèles de roulement et des outils de calcul comme BEARINX.

Quelles sont les conditions préalables à l'utilisation de BEARINX-MAP ?

Modélisation des roulements pour la simulation multicorps

Une simulation et le modèle associé correspondent toujours à une abstraction de la réalité. Il faut disposer d'une bonne connaissance du système réel pour pouvoir décider du niveau d'abstraction et de la modélisation concrète. Un modèle complexe n'est pas nécessairement le modèle le plus juste, et un modèle simple n'est pas toujours un mauvais modèle. Il existe donc plusieurs façons de représenter un roulement dans le cadre d'une simulation multicorps.

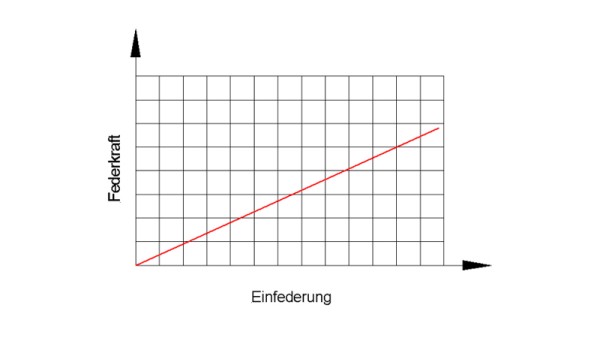

Lignes caractéristiques linéaires

ressort linéaire
ressort linéaire
Avantages :
  • le comportement non linéaire n'est pas représenté
  • sans le jeu du roulement
  • les effets des degrés de liberté les uns par rapport aux autres sont négligeables
Inconvénients :
  • convient aux simulations relatives au point de fonctionnement du roulement

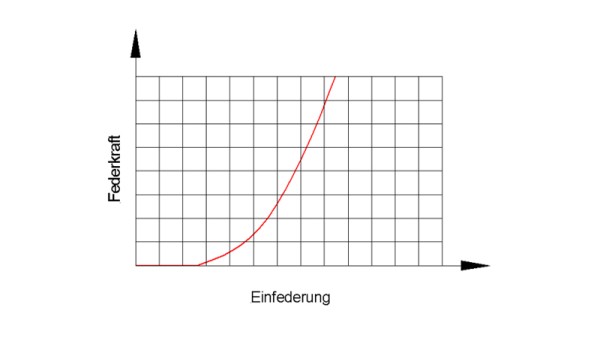

Lignes caractéristiques non linéaires

ressort non linéaire
ressort non linéaire
Avantages :
  • convient aux simulations relatives au point de fonctionnement du roulement
Inconvénients :
  • le comportement non linéaire n'est pas représenté
  • sans le jeu du roulement
  • les effets des degrés de liberté les uns par rapport aux autres sont négligeables

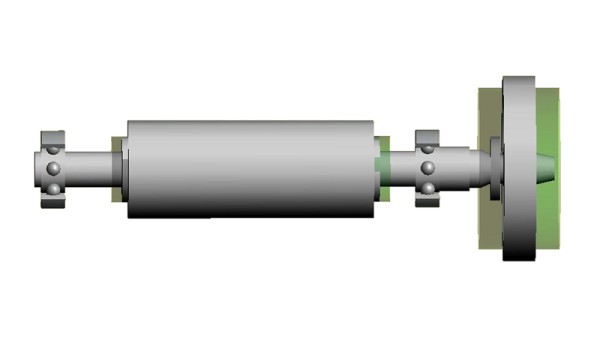

Matrices de rigidité

Avantages :
  • modélisation du comportement non linéaire
  • Représentation du jeu du roulement
Inconvénients :
  • les effets des degrés de liberté les uns par rapport aux autres sont négligeables

BEARINX-MAP (diagramme caractéristique)

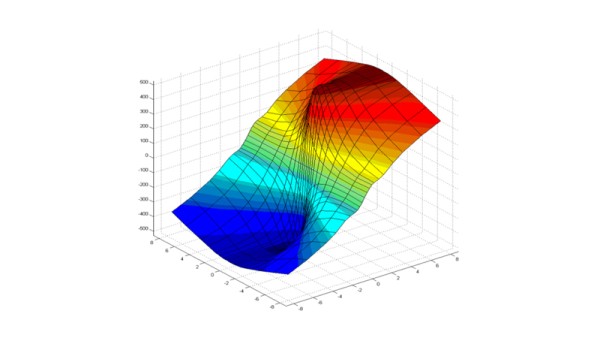

Diagramme caractéristique de rigidité
Diagramme caractéristique de rigidité
Avantages :
  • bonne représentation du comportement non linéaire
  • Bonne prise en compte des effets des degrés de liberté les uns par rapport aux autres (termes de couplage inclus)
  • bonne représentation du jeu du roulement
  • représentation d'un très vaste éventail de charges
  • pressions maximales incluses dans le roulement
Inconvénients :
  • mémoire nécessaire plus importante
